耐溶剤性中空糸膜モジュール

WINSEP^® MF / UF

有機溶剤系で使える全く新しい分離膜で
プロセス革新を実現。

ユニチカ独自のポリマー加工技術を用い、従来無かった「有機溶剤系で使える分離膜」を開発しました。製造工程での目的物濃縮、不純物除去、廃溶剤の再生といった分野で省エネ・低コスト化に貢献します。

特長

製造工程における省エネ・省資源・低コスト化に貢献します。
各種溶剤中からナノ微粒子や溶解ポリマー成分を分離可能！
非加熱プロセスで熱に弱い成分も分離可能！

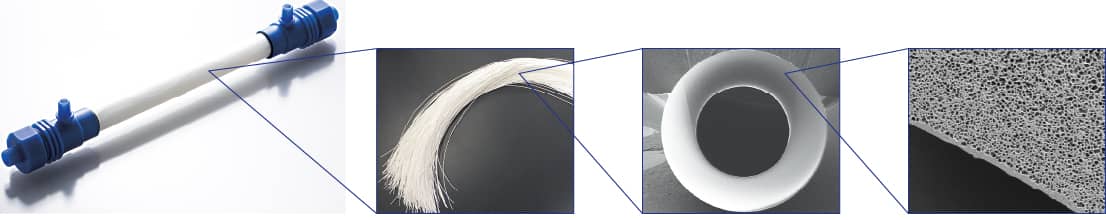

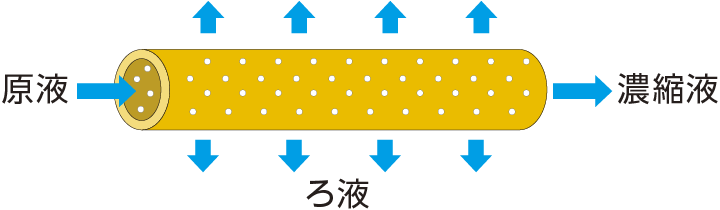

中空糸膜による分離イメージ

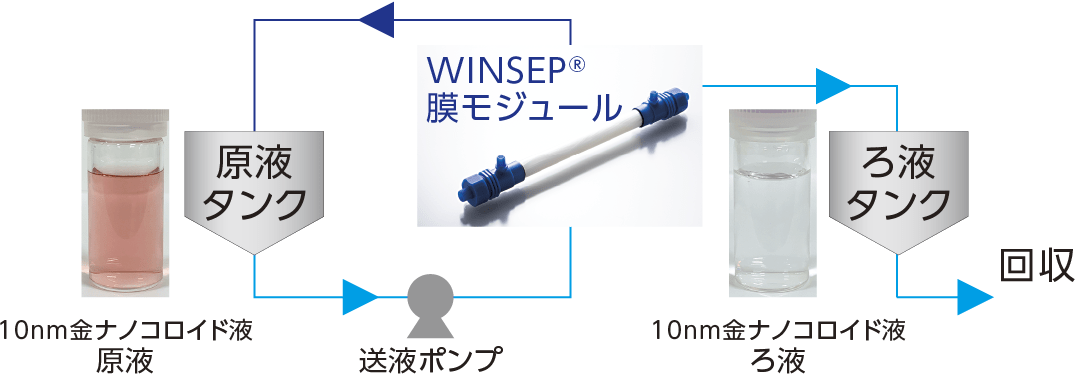

分離システム構成例

WINSEP^® 膜モジュール外観

使用可能な有機溶剤の例

アルコール類（メタノール、IPA等）
炭化水素類（ヘキサン、トルエン等）
ケトン類（アセトン、シクロヘキサノン等）
エステル類（酢酸エチル、PGMEA等）
エーテル類（THF、PGME等）
その他（ピリジン、NMP、DMAc、DMF、DMSO等）

※その他の溶剤についてもお問合せください。

耐溶剤性中空糸膜WINSEP^®の特長

有機溶剤系での使用も可能！

■ WINSEP^®の各種溶剤耐性試験（2ヶ月浸漬）

分類	浸漬薬品	強度	伸度	重量	分子量	粒子阻止性能
炭化水素	ヘキサン	○	○	○	○	○
炭化水素	トルエン	○	○	○	○	○
ケトン	シクロヘキサノン	○	○	○	○	○
エステル	酢酸エチル	○	○	○	○	○
エステル	PGMEA	○	○	○	○	○
エーテル	THF	○	○	○	○	○
エーテル	PGME	○	○	○	○	○
塩基性化合物	トリエチルアミン	○	○	○	○	○
塩基性化合物	ピリジン	○	○	○	○	○
アルコール	メタノール	○	○	○	○	○
アルコール	イソプロパノール	○	○	○	○	○
高極性	NMP	○	○	○	○	○

PGMEA: プロピレングリコールモノメチルエーテルアセテート
THF: テトラヒドロフラン
PGME: プロピレングリコールモノメチルエーテル

WINSEP^®は比較的強い有機溶剤でも使用できる

（フェノール類、含ハロゲン系、強酸、強アルカリは除く）

WINSEP^®ラインナップ

公称孔径
2、5、10、40、100 nm

公称分画分子量※
30,000、50,000、120,000 Da

※10,000 Da以下も開発中です。ご要望の際はお気軽にお問合せ下さい。

WINSEP^® MF 分離事例

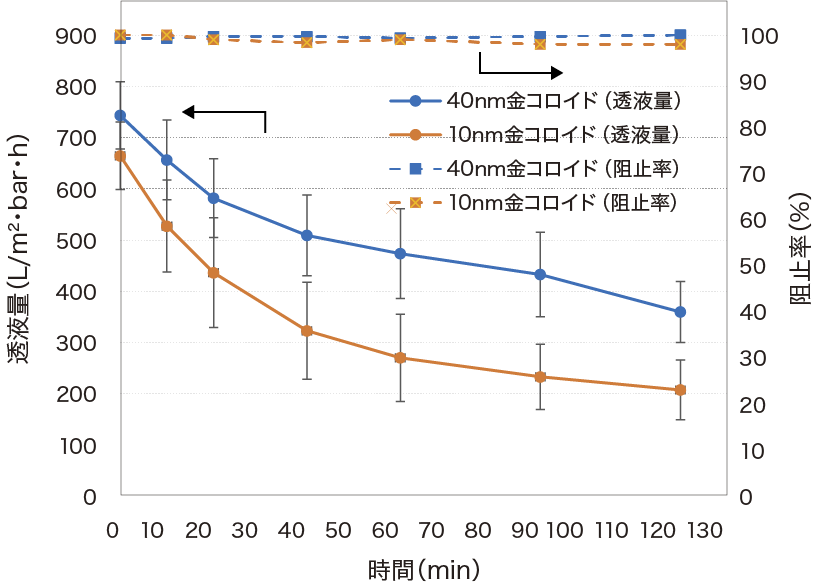

金ナノコロイドの分離試験

膜: WINSEP MF-10nm
溶剤: 水
溶質: 金ナノコロイド　10nm/40nm

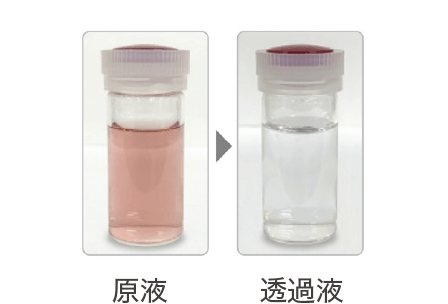

粒径10nm、40nmの金コロイド粒子をほぼ完全に阻止

銀ナノ微粒子インクの分離試験

膜: WINSEP MF-10nm
溶剤: 水
溶質: 銀ナノ微粒子　20nm

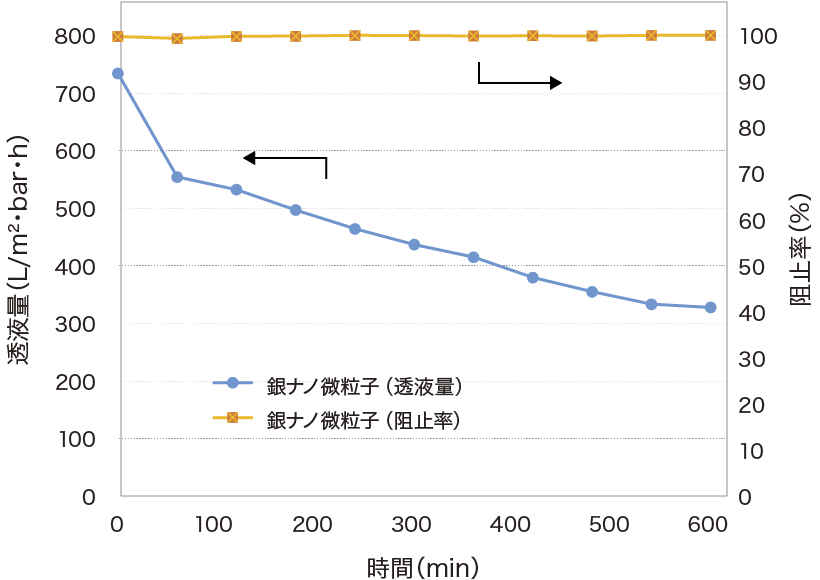

市販銀ナノ微粒子インクを完全に阻止

エマルション分離試験

膜: WINSEP MF-10nm
溶剤: 炭化水素系洗浄剤
溶質: 水（1wt%)

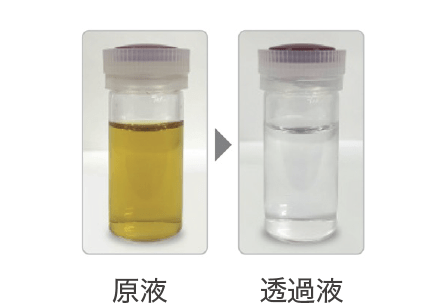

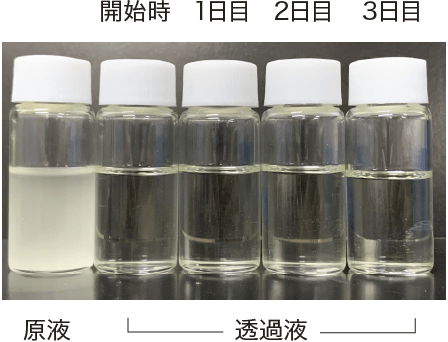

炭化水素系洗浄剤から長期間にわたり水の除去が可能

有機溶剤対応精密濾過膜モジュール標準仕様

モジュール型式				MF 005-3	MF 005-4	MF 010-3	MF 010-4	MF 040-3	MF 040-4	MF 100-3	MF 100-4
仕様	公称孔径		nm	5		10		40		100
	有効膜面積	太膜タイプ	m²	0.05	0.37	0.05	0.37	0.05	0.37	0.05	0.37
	有効膜面積	細膜タイプ	m²	0.08	0.61	0.08	0.61	―	―	―	―
	純水透過量^*1	太膜タイプ	L/h	14	111	20	154	78	618	196	1545
	細膜	タイプ	L/h	27	209	37	291	―	―	―	―
	ろ過方式			内圧・クロスフロー
使用条件	最高圧力^*2		MPa	0.4
使用条件	常用温度^*3		℃	50
材質	中空糸膜			ナイロン樹脂
	ハウジング			ナイロン樹脂
	接着剤			エポキシ樹脂
モジュール寸法		外径長さ	mm	Φ20 315	Φ38 600	Φ20 315	Φ38 600	Φ20 315	Φ38 600	Φ20 315	Φ38 600
接続口		原液側ろ液側		R1/4 R1/8	R1/2 R3/8	R1/4 R1/8	R1/2 R3/8	R1/4 R1/4	R1/2 R3/8	R1/4 R1/4	R1/2 R3/8

太膜タイプ：中空糸膜内径0.60mm、細膜タイプ：中空糸膜内径0.28mm
*1 測定条件：温度25℃、圧力0.1MPa　 *2 25℃使用時　*3 水使用時

■使用可能な有機溶剤（例）

アルコール類、ヘキサン、トルエン、アセトン、メチルエチルケトン、シクロヘキサノン、酢酸エチル、乳酸エチル、THF、ピリジン、PGMEA、PGME　等

■使用不可能な有機溶剤

フェノール類、トリフルオロ酢酸、HFIP等

■特別仕様で使用可能な有機溶剤

NMP、DMAc、DMF、DMSO等
（事前にご連絡ください）

■想定される適用分野

液晶・半導体業界での超微細異物濾過
インキ・塗料業界での濃縮、異物濾過
各種有機溶剤中の異物濾過

WINSEP^® UF 分離事例

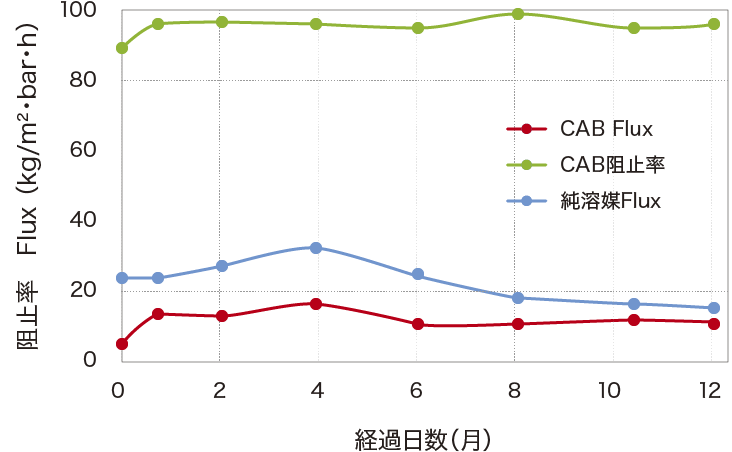

長期安定性試験

膜: WINSEP UF-80K
溶剤: PGME/PGMEA=7/3
溶質: 酪酸酢酸セルロース（CAB)　Mn=70,000

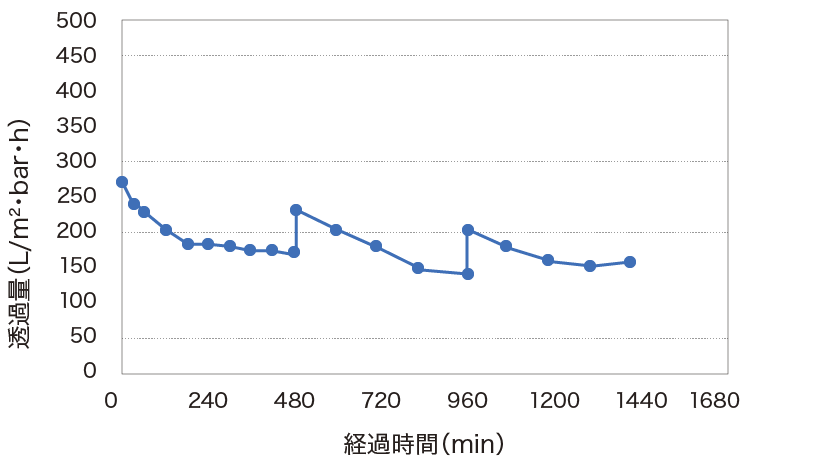

1年間で阻止率、透過量を維持し、
モジュールの欠陥なし
⇒ 耐有機溶剤性モジュールとして実用可能

ビタミンの分離

膜: WINSEP　UF-1k
溶剤: メタノール
溶質: ビタミンB12(V.B12)　MW=1,350

分子量1000の物質を分離

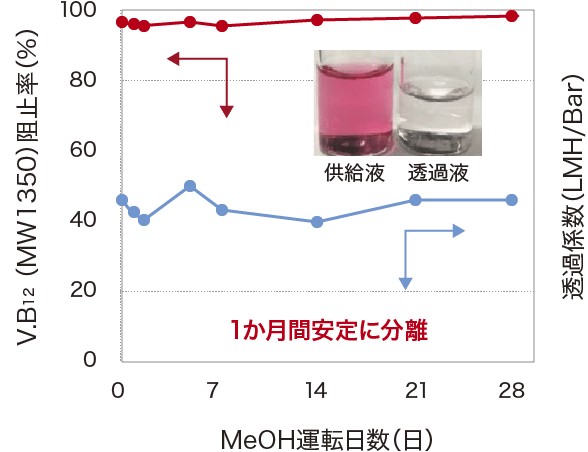

メタノール溶液中で1カ月間性能安定

有機溶剤対応限外濾過膜モジュール標準仕様

モジュール型式				UF30-3	UF30-4	UF50-3	UF50-4	UF120-3	UF120-4
仕様	分画分子量^12		Da	30,000		50,000		120,000
	有効膜面積		m²	0.07	0.42	0.07	0.42	0.07	0.42
	トルエン初期透過量^*3		L/h	0.7	4.3	4.8	30	17	105
	膜内径		mm	0.45
	ろ過方式			内圧・クロスフロー
使用条件	最高圧力^*4		MPa	0.4
使用条件	常用温度^*5		℃	50
材質	中空糸膜			ナイロン樹脂
	ハウジング			ナイロン樹脂
	接着剤			エポキシ樹脂
モジュール寸法		外径長さ	mm	Φ20 315	Φ38 600	Φ20 315	Φ38 600	Φ20 315	Φ38 600
接続口		原液側ろ液側		R1/4 R1/8	R1/2 R3/8	R1/4 R1/8	R1/2 R3/8	R1/4 R1/4	R1/2 R3/8

*1 水溶液中のデキストランを指標物質として算出した値です。*2 低分画分子量品も開発中です。詳しくはお問い合わせください。 *3 測定条件；温度25℃、圧力0.1MPa　 *4 25℃使用時　*5 水使用時

■各種溶剤の初期透過量

モジュール型式		UF30-4	UF50-4	UF120-4
分画分子量		30,000	50,000	120,000
溶媒	ヘキサン	7.0	74	197
	アトセン	7.4	59	222
	THF	4.9	46	150
	トルエン	4.3	30	105
	メタノール	4.1	36	108
	エタノール	2.1	19	53
	PGMEA	2.7	16	62
	NMP	1.4	11	35
	水	1.4	14	59

（L/h・0.1MPa）

■想定される適用分野

タンパク質・各種中間体等の濃縮
抽出回収における濃縮・分離
液晶・半導体業界でのレジスト分離
均一系触媒の回収再利用
ポリマー重合廃液の再利用

＜ 2022年3月23日作成＞
