「アピール」は、高強度に加え、伸びのある破れにくいシートとして盛土荷重を支え、安定した地盤を可能にします。重機のトラフィカビリティーの確保はもちろん、盛土と軟弱層の土層分離を行います。また、圧密水、浸透水の排除ができます。

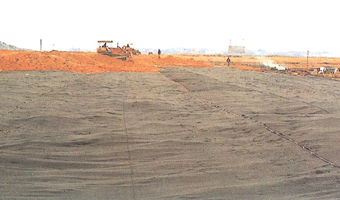

画像:軟弱地盤

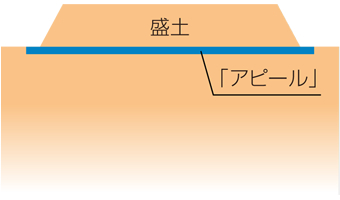

イラスト:軟弱地盤

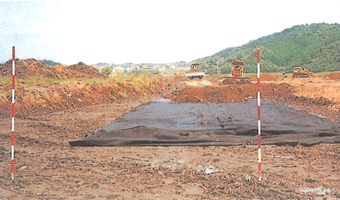

画像:軟弱地盤

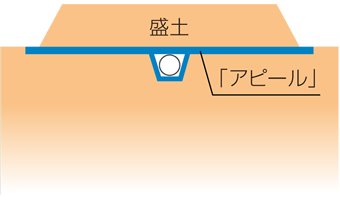

イラスト:軟弱地盤

主な用途と適用品番
場所 工法 AN200 AN300 AN400 AN500
干拓・埋立地
造成地
軟弱地盤・トラフィカビリティー確保
盛土の水平ドレン
暗渠排水
物性【カタログ値】
品番 規格 単位面積
質量
(g/m²)
厚み
(1)
(mm)
厚み
(2)
(mm)
引張強度
(N/5cm)
伸度
(%)
引裂強力
(N)
透水係数
(cm/sec)
貫入
抵抗
(N)

(m)
巻長
(m)
タテ ヨコ タテ ヨコ タテ ヨコ 垂直方向 面内方向
AN200 B 2.1 100 200 2.1 1.6 630 500 60 60 195 245 1×10-1 5×10-1
AN300 B 2.1/4.2 50 300 3.0 2.4 1170 980 60 60 245 290
AN400 B 2.1/4.2 50 400 4.0 3.0 1370 1170 60 60 340 390 800
AN500 B 2.1/4.2 50 500 5.0 4.2 1765 1470 60 60 440 535 1000

※測定方法は以下に準ずる。

  • 引張強力・引張伸度 : JIS L-1908
  • 引裂強力 : JIS L-1096(シングルタング法)
  • 貫入抵抗 : ASTM D 4833
  • 透水係数 : JIS A-1218
  • 厚み(1) : JIS L-1096(厚み加圧7g/cm²)
  • 厚み(2) : JIS L-1908(厚み加圧20g/cm²)
  • ANタイプに関しては、親水加工を施してあります。
