ナノコンポジットナイロン6
成形性
標準的な成形条件
| グレード | M1030DH | A1030JR | A3130 | |
|---|---|---|---|---|
| タイプ | ナノコンポジット ナイロン6 |
ハイサイクル ナイロン6 |
無機質35% 強化ナイロン |
|
| シリンダー 温度（℃） |
後部 | 220-230 | 220-230 | 230-240 |
| 中部 | 230-250 | 230-250 | 250-260 | |
| 前部 | 230-250 | 230-250 | 255-265 | |
| ノズル部 | 230-250 | 230-250 | 250-260 | |
| 射出圧力 （MPa） |
１次 | 50-70 | 50-70 | 70-90 |
| ２次 | 40-60 | 40-60 | 57-70 | |
| 背圧 | 3-5 | -5 | 3-5 | |
| 射出速度 | 低速-高速 | 低速-高速 | 低速-高速 | |
| 金型温度（℃） | 70-80 | 70-80 | 80-100 | |
成形条件例
| 成形品 | コイルボビン | コネクター | ||
|---|---|---|---|---|
| 取り數 | 4 | 8 | ||
| 1ショット重量（g） | 45 | 60 | ||
| 成形機 | 住友工業 P165/75 | 東芝機械 IS100E | ||
| シリンダー 温度（℃） |
後部 | 215 | 220 | |
| 中部 | 220 | 240 | ||
| 前部 | 230 | 245 | ||
| ノズル部 | 245 | 250 | ||
| 金型温度（℃） | 70 | 80 | ||
| 射出圧力 （MPa） |
1次 | 70 | 100 | |
| 2次 | 30 | 40 | ||
| 背圧 | 3 | 5 | ||
| 射出時間（秒） | 8 | 10 | ||
| 冷却時間（秒） | 12 | 15 | ||
| サイクル時間（秒） | 24 | 30 | ||

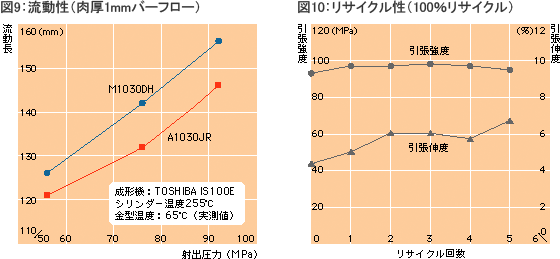

流動性
図9はM1030DHとA1030JRのバーフロー（厚み：1mm）による流動性を示します。M1030DHの流動性はA1030JRよりも優れています。
リサイクル性
図10は100%リサイクル時における引張物性の変化を示しています。（樹脂温度250℃）再生材100%でのリサイクルを5回繰り返しても、強度は低下しませんが、伸度は若干大きくなる傾向が見られます。

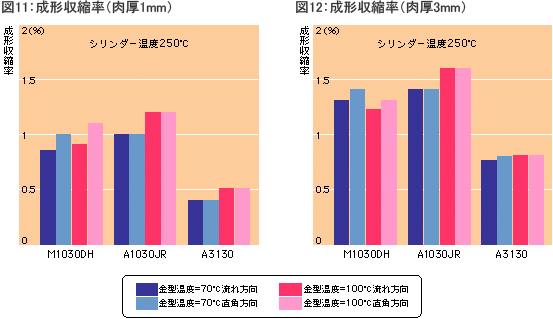

成形収縮
図11、図12は50×50mmのフィルムゲートを有する角板状の成形品を用い、成形収縮を測定した結果を示します。M1030DHの成形収縮率は一般ナイロン6A1030JRと同レベルですが、若干の異方性があります。また、金型温度が成形収縮率に及ぼす影響はA1030JRよりも小さいことが特徴です。
