ポリアリレート樹脂

Uポリマー®

Uパウダー

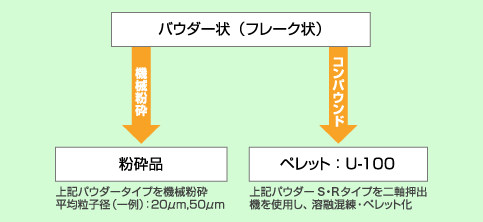

パウダータイプの形状

パウダータイプの形状

パウダーグレード ηinh(対数粘度)※ 特長
Sタイプ 0.72 高分子量タイプ
Rタイプ 0.54 低分子量タイプ
Cタイプ 0.66 酸無水物結合を持つ

※ 1(w/v%)のTCE溶液中での対数粘度

パウダータイプのエポキシ強化用途への適用

  Uポリマーの特徴 エポキシ複合材としてのメリット
1 高靭性 破壊強度向上
2 高Tg (193℃) 耐熱性維持
3 UVバリア性 耐候性向上

物性表

エポキシ強化材として実績のあるPES(ポリエーテルサルフォン)と比較して、2倍以上の衝撃強度を有します。

特性 測定条件 試験法 単位 U-100 PES(参考)
比重 ASTM D-792 1.21 1.37
吸水率 23℃水中24h ASTM D-570 % 0.26 0.43
引張強度 ASTM D-638 MPa 69 84
引張破断伸度 ASTM D-638 % 60 40〜80
曲げ強度 ASTM D-790 MPa 84 129
曲げ弾性率 ASTM D-790 GPa 2.1 2.5
アイゾット衝撃強度 3.2mmt ノッチ付き ASTM D-256 J/m 225 85
荷重たわみ温度 1.82MPa ASTM D-648 177 203
光線透過率 3mmt ASTM D-1003 % 87
成形収縮率 % 0.6〜0.8 0.6

※上記のデータは試験片による当社の試験結果によるものであって、保証値ではありません。また上記のデータは、新しい知見により、予告無く変更することがあります。
