U-imide 清漆 BP型(开发品)
尤尼吉可凭借独有技术,开发了聚酰亚胺前驱体(聚醯胺酸)溶液,能够使聚酰亚胺多孔质层容易形成。
使用与常规形成聚酰亚胺被膜相同的设备、工艺,就能获得聚酰亚胺多孔质层。

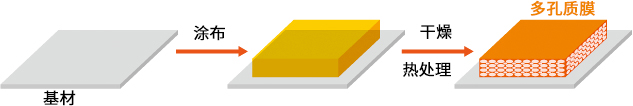

只需涂布→干燥、热处理的简单工艺

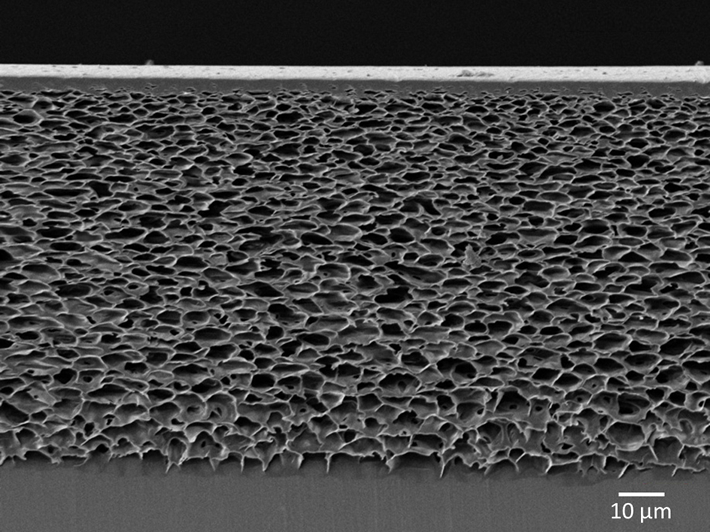

特点
工艺简单
使用涂布、干燥、热处理的普通加工设备,就能获得聚酰亚胺多孔质被膜。
低环境负荷
形成多孔质层时不需要不良溶剂浸渍工序,不会产生废液。
适应各种形状
本品是涂布性优秀的清漆,因此无论基材形状如何(板状、薄膜状、管状等),均可形成聚酰亚胺多孔质被膜。
可以根据客户需要调整清漆特性(粘度、浓度等)、被膜特性(强度、气孔率等)。

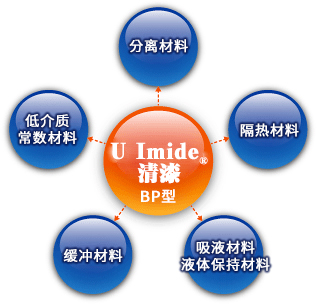

用途例
项目 | 单位 | 多孔质聚酰亚胺 (BP清漆被膜) |
非多孔质聚酰亚胺 (参考) |
试验方法 |
---|---|---|---|---|
厚度 | µm | 50-300 | 30 | |
气孔率 | % | 70 | 0 | |
弹性率 | MPa | 600 | 3000 | 依据ASTM D882 |
热收缩率 [200℃] | % | <0.1 | 0.2 | 依据JIS K 7133 |
热膨胀率 [50~200℃] | ppm/℃ | 40 | 27 | 依据JIS K 7197 |
热传导率 | W/mK | 0.04 | 0.16 | 依据JIS R 1611 |
介质常数 [1MHz] | ー | 1.4 | 3.3 | 依据JIS K 6911 |
介质损耗角正切 [1MHz] | ー | 0.004 | 0.009 |
