U-imide

U-imide 清漆

Uイミドワニス

最高レベルの耐熱性と良好な加工性

Uイミド ワニスイメージ

U-imide清漆是尤尼吉可开发的聚酰亚胺前驱体(聚醯胺酸)溶液。
将U-imide清漆涂布于基材,通过热处理使其进行酰亚胺化反应,从而获得具有聚合物中最高等级耐热性的聚酰亚胺被膜。
凭借优秀的被膜特性(耐热性、抗药物性、电气特性、机械特性)和良好的涂布成形性,被应用于各种耐热用途。

特点

高机械特性

通过涂布后的热处理,在酰亚胺化反应的基础上进一步提高聚合度,可获得机械特性优异的聚酰亚胺被膜。

可提供标准品和定制品

除了标准品之外,本公司还可根据客户需求,制作具有各种被膜特性(强度、拉伸度、色调等)、清漆特性(粘度、浓度、溶剂等)的定制品。
还可制作不使用酰胺类溶剂(NMP、DMAc等)的清漆以及填充物分散清漆。

用途例

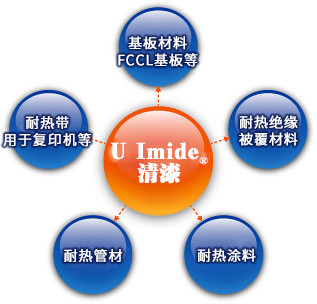

Uイミド ワニスイメージ2

  高耐热/高弹性率
高强度
高耐热/低弹性率 高拉伸度 试验方法
品牌 AR AH BH C CR CH
清漆特性 粘度 Pa·s 5 100 2 3 5 100 (30℃)
浓度 wt% 18 18 26 36 18 18
溶剂   NMP NMP DMAc DMAc NMP NMP
被膜特性
(参考值)
拉伸弹性率 GPa 9.5 9.5 2.8 3.7 3.8 3.8 ASTM D882
拉伸强度 MPa 375 410 135 175 195 205
拉伸延展度 % 25 30 70 80 90 95
玻璃转移温度 >400 >400 >400 285 285 285 DSC法
