UNILATE

性能

表格式 性能表-1

UNILATE™的性能表-1

项目 试验方法 试验条件 单位 UNILATE
PC
标准牌号		 UNILATE
GC
超厚型号		 UNILATE
NC
难燃牌号		 UNILATE
SC
防带电牌号		 UNILATE
CV
导电型		 UNILATE
PR
圆棒
比重 ASTM D792 - - 1.63 1.61 1.74 1.60 1.56 1.54
吸水率 ASTM D570 - ％ 0.10 0.1 0.22 0.30 0.01以下 0.1
耐气候性 - - - ○ ○ ○ ○ ○ ○
拉伸强度 纵向 ASTM D638 - MPa 110 125 95 95 180 -
横向 65 60 55 55 65 -
拉伸延性 纵向 ASTM D638 - ％ 2.4 3.0 2.0 2.6 1.8 -
横向 1.9 2.3 1.4 2.3 1.7 -
弯曲强度 纵向 ASTM D790 - MPa 220 230 190 205 330 160
横向 125 125 95 120 135 110
弯曲弹性率 纵向 ASTM D790 - GPa 11.0 11.0 9.0 9.5 16.0 6.0
横向 7.0 6.0 6.0 5.5 6.0 4.5
压缩强度 ASTM D695 - MPa 135 - 130 - - -
剪切强度 ASTM D732 - MPa 64 - 49 - - -
冲击强度
（Izod）		 ASTM D256 - J/m 64 60 54 64 37 60
洛氏硬度 ASTM D785 - R标度 120 110 80 110 120 -
负重挠性温度 ASTM D648 0.45MPa ℃ 235 215 235 235 220 210
线膨胀系数 纵向 ASTM D696 25-100℃ 10-5/℃ 4.0 3.6 5.0 4.6 0.5 -
横向 7.4 9.6 8.0 10.6 8.5 -
热传导率 ASTM C177 - W/mk 0.51 0.34 0.31 0.35 0.53 -
燃烧性 UL-94 - - HB
(0.6mm～) 		HB相当 V-0
(0.6mm～)		 HB相当 HB相当 HB相当
长期耐热性 - - ℃ 120 120 120 - 120 -
燃烧热量 - - J/kg 15,500 15,100 - - 20,170 -
起火温度 DSC-TG法 - ℃ 471 450 460 - 460 -
绝缘破坏强度 ASTM D149
短时间法		 常态 MV/m 37 40 34 35 - -
吸水后 37 - 34 35 - -
表面电阻率 ASTM D257 - Ω 1015 1015 1015 1010～13 104~108 1015
体积电阻率 ASTM D257 - Ω·m 1013 1013 1013 1010～13 103~107 1013
绝缘电阻 ASTM D257 - Ω 8.8X1014 3.5X1014 3.8X1014 2.3X1014 1.5X104 -
介质常数 ASTM D150 1MHz - 3.8 4.0 3.6 3.7 - -
介质损耗角正切 ASTM D150 1MHz - 0.025 0.030 0.019 - - -
耐电弧性 ASTM D495 - sec 120 70 80 83 - -
耐跟踪性 IEC112 - V 275 225 200 200 - -
耐弱酸性 - - - ○ Ο ○ ○ Ο Ο
耐强酸性 - - - △ Δ △ △ Δ Δ
耐弱碱性 - - - △ Δ △ △ Δ Δ
耐NaOH性 - - - × Χ × × Χ Χ
耐有机溶剂性 - - - ○ Δ~Ο ○ △ Δ~Ο Ο
透明性   - - 不透明 不透明 不透明 不透明 不透明 不透明

表格式 性能表-2（他社材）

其他公司材料的性能表

项目 试验方法 试验条件 单位 CAST
尼龙		 聚缩醛 耐热
PVC		 工业用
PP		 超高分子量
PE		 PTFE 玻璃环氧
FR-4		 布酚
LE		 纸酚
XPC
比重 ASTM D792 - - 1.16 1.41 1.65 0.90 0.94 2.2 1.8 1.35 1.4
吸水率 ASTM D570 - ％ 0.50
～1.00		 0.22 0.22 < 0.01 < 0.01 < 0.01 0.05～0.10 0.60～1.80 1.18
耐气候性 - - - △～○ △～○ ○ △ ○ ○ ○ △ -
拉伸强度 纵向 ASTM D638 - MPa 70 60 55 30 42 22 300 100 80
横向 - - - - - - 270 90 90
拉伸延性 纵向 ASTM D638 - ％ 10～50 40 15
～100		 30
～100		 400 225
～600		 3.0 2.0 2.0
横向 - - - - - - 3.0 1.5 1.4
弯曲强度 纵向 ASTM D790 - MPa 100 90 85 35 20 未破坏 720 160 180
横向 - - - - - - 540 130 160
弯曲弹性率 纵向 ASTM D790 - GPa 3.2 2.6 2.8 1.1 1.2 4.0 24.3 4.2 4.8
横向 - - - - - - 20.0 4.2 4.0
压缩强度 ASTM D695 - MPa 46 105 66 39 21 11 150 125 -
剪切强度 ASTM D732 - MPa - - - - - - - - -
冲击强度
（Izod）		 ASTM D256 - J/m 46 - - - - 16.3 588 98 78
洛氏硬度 ASTM D785 - R标度 118 119 120 100 45 15 120 120 120
负重挠性温度 ASTM D648 0.45MPa ℃ 160 110 100 65 50 55 - - -
线膨胀
系数		 纵向 ASTM D696 25-100℃ 10-5/℃ 9.0 9.0 7.0 12.0 16.0 10.0 2.0 3.0 4.0
横向 9.0 9.0 7.0 12.0 16.0 10.0 2.0 3.0 4.0
热传导率 ASTM C177 - W/mk - 0.25 0.16 0.17 0.41 0.21 - - 0.31
燃烧性 UL-94 - - V-2相当 HB
相当		 V-0
相当		 HB相当 V-2相当 V-0相当 V-0 HB HB
长期耐热性 - - ℃ - - - - - - - - -
燃烧热量 - - J/kg 31,000 - 19,000 63,000 46,000 - - - -
起火温度 DSC-TG法 - ℃ 420 - 454 388 349 - - - -
绝缘破坏强度 ASTM D149
短时间法		 常态 MV/m 17 20 17 30 48 19 29 25 27
吸水后 - - - - - - 24 13 5
表面电阻率 ASTM D257 - Ω 1014 1014 1015 1015 1018 1018 1013 1011 1010
体积电阻率 ASTM D257 - Ω·m 1012 1012 1013 1013 1016 1016 1012 1010 1010
绝缘电阻 ASTM D257 - Ω - - - - - - - - -
介质常数 ASTM D150 1MHz - 3.7 3.7 3.0 2.3 2.3 2.1 4.3 5.0 6.0
介质损耗角正切 ASTM D150 1MHz - - - - - - - 0.018 0.053 0.055
耐电弧性 ASTM D495 - sec 120 - 80 - - - 120 120 120
耐跟踪性 IEC112 - V 200 - - - - - 350 200 120
耐弱酸性 - - - △ △ ○ ○ ○ ○ ○ ○ ○
耐强酸性 - - - × × ○ △ △ ○ ○ ○ ○
耐弱碱性 - - - ○ ○ ○ ○ ○ ○ ○ △ △
耐NaOH性 - - - ○ △ ○ ○ ○ ○ ○ × ×
耐有机溶剂性 - - - ○ ○ × ○ ○ ○ ○ △ △
透明性   - - 不透明 半透明
～
不透明		 不透明 不透明 半透明
～
不透明		 不透明 不透明 不透明 不透明

图格式

UNILATE™与竞争材料之间的特性比较表

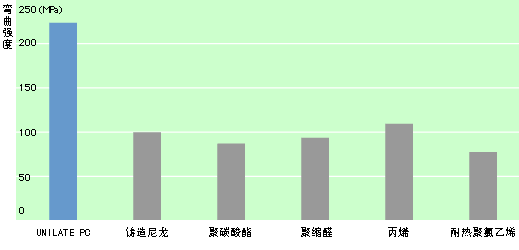

弯曲强度

弯曲强度

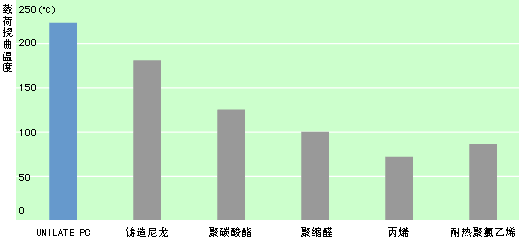

载荷挠曲温度

载荷挠曲温度

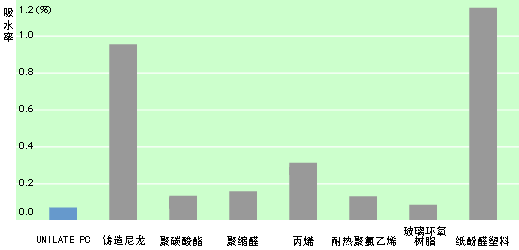

吸水率

吸水率

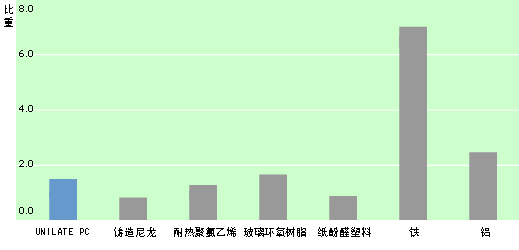

比重

比重

冲压粉产生量比较

冲压粉产生量比较

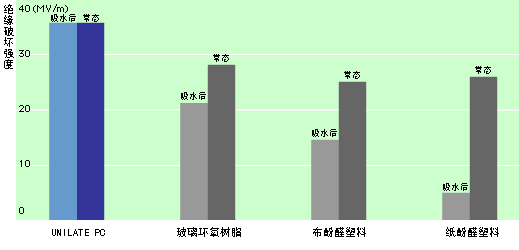

绝缘破坏强度

绝缘破坏强度
