Nano-Composite Nylon6
特点、基本物性
UNITIKA纳米合成材料尼龙6“M1030DH”是根据UNITIKA自主的方法通过在聚合阶段将层状硅酸盐以纳米尺寸的单位分散到尼龙树脂来提高刚性、耐热性的新一代复合材料。

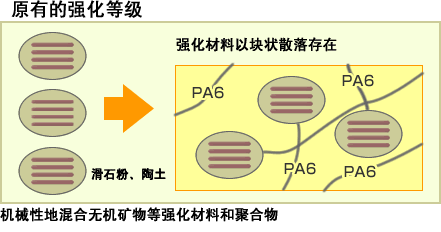

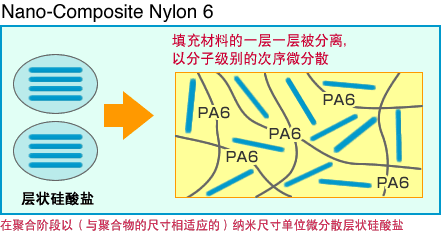

纳米合成材料尼龙和原有的强化牌号的形态比较
UNITIKA纳米合成材料尼龙根据其独特的构造具有如下特点。
- 1. 低比重、高刚性
虽然比重与非强化尼龙6相同,但是具有约2倍的刚性。 - 2. 低隐蔽性、表面平滑性、光泽性
由于未添加玻璃,以及只有少量的矿物质,因此加饰性、表面平滑性非常出色。 - 3. 吸水特性
由于结晶化程度高,因此与普通尼龙相比吸水速度慢且尺寸变化小。 - 4. 注塑性
流动性强、模具转印性卓越、结晶化速度快,因此具有高循环性。
表1 基本物性
<试验法:ASTM>
类型 |
Unit
|
纳米合成材料
尼龙6 |
High Cycle(高循环) 尼龙6 |
矿物质35%强化
尼龙6 |
牌号 |
M1030DH |
A1030JR |
A3130 |
|
比重 |
1.15 |
1.14 |
1.42 |
|
拉伸强度 |
MPa |
93(62) |
81(59) |
86(52) |
拉伸延性 |
% |
4(5) |
100(?>200) |
4(5) |
弯曲强度 |
MPa |
158(80) |
108(62) |
137(87) |
弯曲弹性率 |
GPa |
4.5(2.2) |
2.9(1.3) |
6.1(3.4) |
Izod冲击强度 |
J/m |
45(128) |
49(294) |
39(147) |
DTUL(1.8MPa) |
℃ |
152 |
70 |
172 |
DTUL(0.45MPa) |
℃ |
193 |
175 |
208 |
()为湿润时(23℃×50%RH)的值
