Nano-Composite Nylon6
注塑性
标准的注塑条件
牌号 | M1030DH | A1030JR | A3130 | |
类型 | 纳米合成材料 尼龙6 |
High Cycle(高循环) 尼龙6 |
无机质35%强化 尼龙6 |
|
气缸温度(℃) | 后部 | 220 - 230 | 220 - 230 | 230 - 240 |
中部 | 230 - 250 | 230 - 250 | 250 - 260 | |
前部 | 230 - 250 | 230 - 250 | 255 - 265 | |
喷嘴部 | 230 - 250 | 230 - 250 | 250 - 260 | |
射出压力 (MPa) | 1次 | 50 - 70 | 50 - 70 | 70 - 90 |
2次 | 40 - 60 | 40 - 60 | 57 - 70 | |
背压 | 3 - 5 | 3 - 5 | 3 - 5 | |
射出速度 | 低速-高速 | 低速-高速 | 低速-高速 | |
模具温度(℃) | 70 - 80 | 70 - 80 | 80 - 100 |
注塑条件实例
注塑品 | 绕线管 | 连接器 | ||
所取数 | 4 | 8 | ||
1次射出重量(g) | 45 | 60 | ||
注塑机 | 住友工业 P165/75 |
东芝机械 IS100E |
||
气缸温度(℃) | 后部 | 215 | 220 | |
中部 | 220 | 240 | ||
前部 | 230 | 245 | ||
喷嘴部 | 245 | 250 | ||
模具温度(℃) | 70 | 80 | ||
射出压力 (MPa) | 1次 | 70 | 100 | |
2次 | 30 | 40 | ||
背压 | 3 | 5 | ||
射出时间(秒) | 8 | 10 | ||
冷却时间(秒) | 12 | 15 | ||
周期时间(秒) | 24 | 30 |
流动性
图9表示M1030DH和A1030JR的基于bar flow(厚度:1mm)的流动性。M1030DH的流动性要比A1030JR出色。
再利用性
图10表示100%再利用时的拉伸物性的变化。即使连续5次进行(树脂温度250℃)再生材料100%的再利用、强度也不会下降、但是伸度会略微加大。
图9 流动性(厚度1mm bar flow) |
图10 再利用性(100%再利用) |
注塑收缩

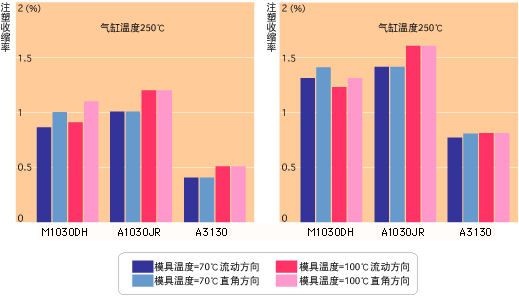

图11、图12表示使用具有50×50mm薄片式浇口(film gate)的角板状注塑品、测定注塑收缩的结果。虽然M1030DH的注塑收缩率与普通尼龙6 A1030JR相同、但具有若干的向异性。另外、还有一个特点就是模具温度对注塑收缩率产生的影响较A1030JR小。
图11 注塑收缩率(厚度1mm) | 图12 注塑收缩率(厚度3mm) |
