“NANOCON®”在维持美观的同时实现了常规尼龙6树脂所不具备的耐热性和尺寸精度。
除了尼龙6树脂原本就具备的抗药物性之外，通过本公司的独有配方，还实现了耐气候性和耐光性。
其最大的特点就是通过本公司独有的填充物混合技术实现了优秀的强度和刚性，可以用于门把手等使用时需要承受负载的部件。
“NANOCON®”是最适合车载内外装部件的材料，可广泛用于各种部件。
高亮度金属着色树脂NANOCON®
利用“NANOCON®”的金属原液着色材料，尤尼吉可为客户提出了金属涂装部件的成本降低方案。
本材料是一种兼具金属发色性与刚性、耐热性、抗药物性的高亮度材料。
彩色种类
除了银色、亚光外，还备有各种颜色种类，可承接指定颜色。

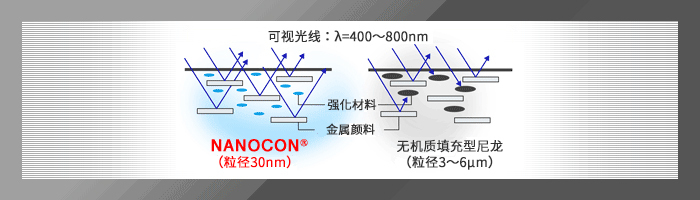

金属发色的原理
“NANOCON®”的硅酸盐层与尼龙6分子链具有同等级别大小，和传统复合材料相比，成形品的表面十分美观。与天然的层状硅酸盐相比，合成层状硅酸盐的白色度更高，“NANOCON®”本身没有颜色，因此颜料的发色也很好。
NANOCON®的特点
纳米合成材料尼龙6树脂“NANOCON®”是使用纳米（nm）级别尺寸超微细强化材料的尼龙6系列强化材料。具有与传统使用玻璃纤维和无机质填料的微米（μm）级别尺寸的强化材料完全不同的特点，是新一代的复合材料。
用途例
车载部件［外壳、罩盖类、门把手］
其他部件
“NANOCON®”金属树脂运用其高超的设计性，在车载产品之外，还可广泛用于各种日常用品。
基本物性表
| 等级名称 | M1030DH-M | ||||
|---|---|---|---|---|---|
| 色调 | 金属银 | ||||
| 特性 | 试验方法 （ISO） |
単位 | 绝干时※1 | 平衡吸水时※1 | |
| 拉伸破坏应力 | 527-1, -2 | MPa | 95 | 65 | |
| 拉伸破坏形变 | % | 3 | 4 | ||
| 弯曲强度 | 178 | MPa | 155 | 70 | |
| 弯曲弹性率 | GPa | 4.5 | 2.5 | ||
| 夏比冲击强度 | 179-1eA | kJ/m² | 4 | 7 | |
| 负重挠性温度 | 1.82MPa | 75-1, -2 | ℃ | 140 | |
| 0.45MPa | 190 | ||||
| 成形收缩率 | 流动方向 | 本公司方法 | % | 1.1 | |
| 直角方向 | 1.2 | ||||
| 燃烧性 | UL94 | — | HB相等 | ||
| 密度 | 1183 | — | 1.15 | ||
| 吸水率（23℃/50%R.H.） | — | % | 2.8 | ||
| 耐光性※2 | 本公司方法 | — | ΔE<3 | ||
※1︓绝干时…刚成形后的干燥状态/平衡吸⽔时…23℃、50%RH平衡吸水时、试验温度…23℃
※2︓试验条件…氙、BPT=89℃、无雨、300MJ/m²
