性能
表形式 性能表-1
| 項 目 | 試験法 | 試験 条件 |
単 位 | ユニレートPC 標準グレード |
ユニレートGC 超厚グレード |
ユニレートNC 難燃グレード |
ユニレートSC 帯防グレード |
ユニレートCV 導電グレード |
ユニレートPR 丸棒 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 比重 | ASTM D792 |
— | — | 1.63 | 1.61 | 1.74 | 1.60 | 1.56 | 1.54 | |
| 吸水率 | ASTM D570 |
— | % | 0.10 | 0.1 | 0.22 | 0.30 | 0.01 以下 |
0.10 | |
| 耐候性 | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |
| 引張強さ | 縦 | ASTM D638 |
— | MPa | 110 | 125 | 95 | 95 | 180 | — |
| 横 | 65 | 60 | 55 | 55 | 65 | — | ||||
| 伸び | 縦 | ASTM D638 |
— | % | 2.4 | 3.0 | 2.0 | 2.6 | 1.8 | — |
| 横 | 1.9 | 2.3 | 1.4 | 2.3 | 1.7 | — | ||||
| 曲げ強さ | 縦 | ASTM D790 |
— | MPa | 220 | 230 | 190 | 205 | 330 | 160 |
| 横 | 125 | 125 | 95 | 120 | 135 | 110 | ||||
| 曲げ弾性率 | 縦 | ASTM D790 |
— | GPa | 11.0 | 11.0 | 9.0 | 9.5 | 16.0 | 6.0 |
| 横 | 7.0 | 6.0 | 6.0 | 5.5 | 6.0 | 4.5 | ||||
| 圧縮強さ | ASTM D695 |
— | MPa | 135 | — | 130 | — | — | — | |
| せん断強度 | ASTM D732 |
— | MPa | 64 | — | 49 | — | — | — | |
| 衝撃強度 (アイゾット) |
ASTM D256 |
— | J/m | 64 | 60 | 54 | 64 | 37 | 60 | |
| ロックウェル硬度 | ASTM D785 |
— | Rスケール | 120 | 110 | 80 | 110 | 120 | — | |
| 荷重たわみ温度 | ASTM D648 |
0.45MPa | ℃ | 235 | 215 | 235 | 235 | 220 | 210 | |
| 線膨張係数 | 縦 | ASTM D696 |
25- 100℃ |
10-5/℃ | 4.0 | 3.6 | 5.0 | 4.6 | 0.5 | — |
| 横 | 7.4 | 9.6 | 8.0 | 10.6 | 8.5 | — | ||||
| 熱伝導率 | ASTM C177 |
— | W/mk | 0.51 | 0.34 | 0.31 | 0.35 | 0.53 | — | |
| 燃焼性 | UL94 | — | — | HB (0.6mm～) |
HB相当 | V-0 (0.6mm～) |
HB相当 | HB相当 | HB相当 | |
| 長期耐熱性 | — | — | ℃ | 120 | 120 | 120 | 110 | 120 | — | |
| 燃焼カロリー | — | — | J/kg | 15,500 | 15,100 | — | — | 20,170 | — | |
| 発火温度 | DSC- TG法 |
— | ℃ | 471 | 450 | 460 | — | 460 | — | |
| 絶縁破壊強さ | ASTM D149 短時間法 |
常態 | MV/m | 37 | 40 | 34 | 35 | — | — | |
| 吸水後 | 37 | — | 34 | 35 | — | — | ||||
| 表面抵抗率 | AST D257 |
— | Ω | 1015 | 1015 | 1015 | 1010〜13 | 104〜8 | 1015 | |
| 体積抵抗率 | ASTM D257 |
— | Ω・m | 1013 | 1013 | 1013 | 1010〜13 | 103〜7 | 1013 | |
| 絶縁抵抗 | ASTM D257 |
— | Ω | 8.8×1014 | 3.5×1014 | 3.8×1014 | 2.3×1014 | 1.5×104 | — | |
| 誘電率 | ASTM D150 |
1MHz | — | 3.8 | 4.0 | 3.6 | 3.7 | — | — | |
| 誘電正接 | ASTM D150 |
1MHz | — | 0.025 | 0.030 | 0.019 | — | — | — | |
| 耐アーク性 | ASTM D495 |
— | sec | 120 | 70 | 80 | 83 | — | — | |
| 耐トラッキング性 | IEC 112 |
— | V | 275 | 225 | 200 | 200 | — | — | |
| 耐弱酸性 | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |
| 耐強酸性 | — | — | — | △ | △ | △ | △ | △ | △ | |
| 耐弱アルカリ性 | — | — | — | △ | △ | △ | △ | △ | △ | |
| 耐NaOH性 | — | — | — | × | × | × | × | × | × | |
| 耐有機溶剤性 | — | — | — | ○ | △〜○ | ○ | △ | △〜○ | ○ | |
| 透明性 | — | — | — | 不透明 | 不透明 | 不透明 | 不透明 | 不透明 | 不透明 | |
※ユニレートの物性は厚み1mm（標準色）の代表値であり、保証値ではありません。
※導電グレードについては、所定の表面抵抗率を得るために、表面を最低50µフライス加工ください。
表形式 性能表-2（他社材）
| 項 目 | 試験法 | 試験 条件 |
単 位 | キャスト ナイロン |
ポリアセ タール |
耐熱 PVC |
工業用 PP |
超高分子量 PE |
PTFE | ガラス エポキシ FR－4 |
布フェノール LE |
紙フェノール XPC |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 比重 | ASTM D792 |
— | — | 1.16 | 1.41 | 1.65 | 0.90 | 0.94 | 2.2 | 1.8 | 1.35 | 1.4 | |
| 吸水率 | ASTM D570 |
— | % | 0.50～1.00 | 0.22 | 0.22 | <0.01 | <0.01 | <0.01 | 0.05～0.10 | 0.60～1.80 | 1.18 | |
| 耐候性 | — | — | — | △～○ | △～○ | ○ | △ | ○ | ○ | ○ | △ | — | |
| 引張強さ | 縦 | ASTM D638 |
— | MPa | 70 | 60 | 55 | 30 | 42 | 22 | 300 | 100 | 80 |
| 横 | — | — | — | — | — | — | 270 | 90 | 90 | ||||
| 伸び | 縦 | ASTM D638 |
— | % | 10～50 | 40 | 15～100 | 30～100 | 400 | 225～600 | 3.0 | 2.0 | 2.0 |
| 横 | — | — | — | — | — | — | 3.0 | 1.5 | 1.4 | ||||
| 曲げ強さ | 縦 | ASTM D790 |
— | MPa | 100 | 90 | 85 | 35 | 20 | 破壊せず | 720 | 160 | 180 |
| 横 | — | — | — | — | — | — | 540 | 130 | 160 | ||||
| 曲げ弾性率 | 縦 | ASTM D790 |
— | GPa | 3.2 | 2.6 | 2.8 | 1.1 | 1.2 | 4.0 | 24.3 | 4.2 | 4.8 |
| 横 | — | — | — | — | — | — | 20.0 | 4.2 | 4.0 | ||||
| 圧縮強さ | ASTM D695 |
— | MPa | 46 | 105 | 66 | 39 | 21 | 11 | 150 | 125 | — | |
| せん断強度 | ASTM D732 |
— | MPa | — | — | — | — | — | — | — | — | — | |
| 衝撃強度 (アイゾット) |
ASTM D256 |
— | J/m | 46 | — | — | — | — | 16.3 | 588 | 98 | 78 | |
| ロックウェル硬度 | ASTM D785 |
— | Rスケール | 118 | 119 | 120 | 100 | 45 | 15 | 120 | 120 | 120 | |
| 荷重たわみ温度 | ASTM D648 |
0.45MPa | ℃ | 160 | 110 | 100 | 65 | 50 | 55 | — | — | — | |
| 線膨張係数 | 縦 | ASTM D696 |
25-100℃ | 10-5/℃ | 9.0 | 9.0 | 7.0 | 12.0 | 16.0 | 10.0 | 2.0 | 3.0 | 4.0 |
| 横 | 9.0 | 9.0 | 7.0 | 12.0 | 16.0 | 10.0 | 2.0 | 3.0 | 4.0 | ||||
| 熱伝導率 | ASTM C177 |
— | W/mk | — | 0.25 | 0.16 | 0.17 | 0.41 | 0.21 | — | — | 0.31 | |
| 燃焼性 | UL94 | — | — | V-2相当 | HB相当 | V-0相当 | HB相当 | V-2相当 | V-0相当 | V-0 | HB | HB | |
| 長期耐熱性 | — | — | ℃ | — | — | — | — | — | — | — | — | — | |
| 燃焼カロリー | — | — | J/kg | 31,000 | — | 19,000 | 63,000 | 46,000 | — | — | — | — | |
| 発火温度 | DSC-TG法 | — | ℃ | 420 | — | 454 | 388 | 349 | — | — | — | — | |
| 絶縁破壊強さ | ASTM D149 短時間法 |
常態 | MV/m | 17 | 20 | 17 | 30 | 48 | 19 | 29 | 25 | 27 | |
| 吸水後 | — | — | — | — | — | — | 24 | 13 | 5 | ||||
| 表面抵抗率 | ASTM D257 |
— | Ω | 1014 | 1014 | 1015 | 1015 | 1018 | 1018 | 1013 | 1011 | 1010 | |
| 体積抵抗率 | ASTM D257 |
— | Ω・m | 1012 | 1012 | 1013 | 1013 | 1016 | 1016 | 1012 | 1010 | 1010 | |
| 絶縁抵抗 | ASTM D257 |
— | Ω | — | — | — | — | — | — | — | — | — | |
| 誘電率 | ASTM D150 |
1MHz | — | 3.7 | 3.7 | 3.0 | 2.3 | 2.3 | 2.1 | 4.3 | 5.0 | 6.0 | |
| 誘電正接 | ASTM D150 |
1MHz | — | — | — | — | — | — | — | 0.018 | 0.053 | 0.055 | |
| 耐アーク性 | ASTM D495 |
— | sec | 120 | — | 80 | — | — | — | 120 | 120 | 120 | |
| 耐トラッキング性 | IEC 112 |
— | V | 200 | — | — | — | — | — | 350 | 200 | 120 | |
| 耐弱酸性 | — | — | — | △ | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 耐強酸性 | — | — | — | × | × | ○ | △ | △ | ○ | ○ | ○ | ○ | |
| 耐弱アルカリ性 | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | |
| 耐NaOH性 | — | — | — | ○ | △ | ○ | ○ | ○ | ○ | ○ | × | × | |
| 耐有機溶剤性 | — | — | — | ○ | ○ | × | ○ | ○ | ○ | ○ | △ | △ | |
| 透明性 | — | — | — | 不透明 | 半〜不透明 | 不透明 | 不透明 | 半〜不透明 | 不透明 | 不透明 | 不透明 | 不透明 | |
※他社材の値は各社のカタログ参考値です。
図形式
ユニレートと競合材料の特性比較表

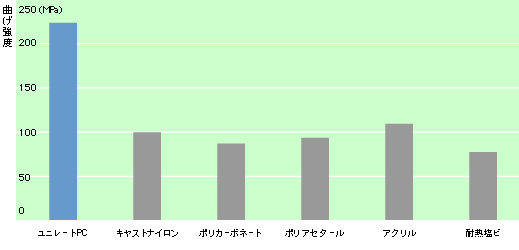

曲げ強度

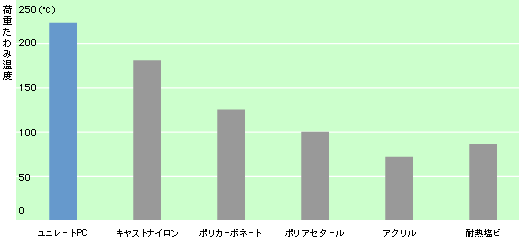

荷重たわみ温度

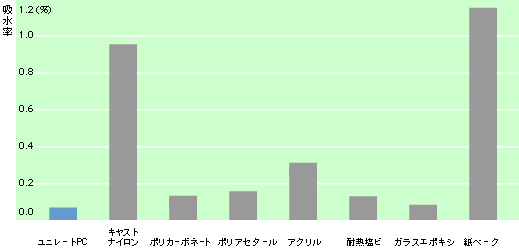

吸水率

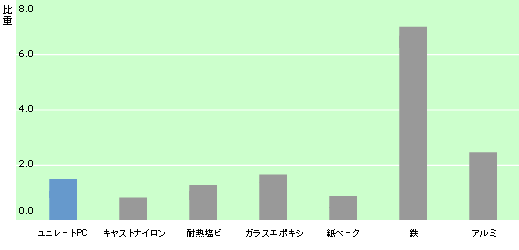

比重
打ち抜き粉発生比較

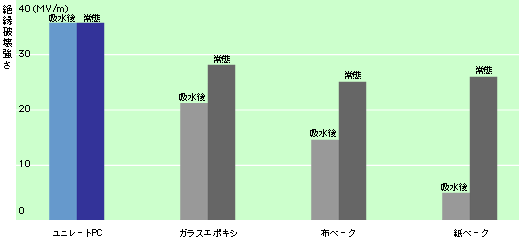

絶縁破壊強さ
