盛土
ジオテキスタイルを用いた盛土補強工法が、盛土工事の流れを大きく変えていきます。そうしたなかで、ユニチカの最先端ジオテキスタイル「アピール」は、理想的な補強材料として、土木関係者から注目を浴びています。粘性土系の盛土では、排水作用が低いため、雨水や地山からの浸透水による強度低下が大きく、また、砂質土系の盛土では、急勾配施工に大きな障害がありました。「アピール」は、排水機能、引張補強機能の相乗作用で、粘性土や砂質土を用いた盛土工事にも効果を発揮し、21世紀のジオテキスタイルとして高い評価を獲得しています。
効果
- 補強効果
しなやかで、土との摩擦係数が大きいため、一体化した土構造物の築造ができます。 - 排水効果
長繊維不織布のため、垂直、水平どちらにも水だけを排水することができます。
特長
- フィルター性能
ランダムに配置された無数の繊維の間で濾過機能を果たし、目づまりしにくく、水だけを排水する優れたフィルターの役目を果たします。 - 疲労性
一定荷重の下で長時間放置した場合のヘタリ（クリープ）などの物性変化が少ないポリエステルを使用しています。 - 耐候性
他素材に比べポリエステルは、気候、温度などの変化に強く、水中、地中でもほとんど性質が変わりません。

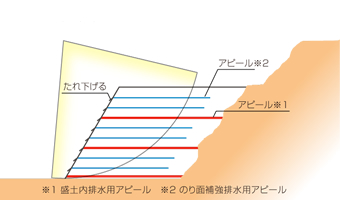

- 盛土補強設計例

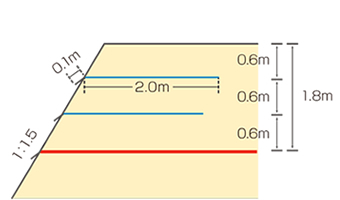

- 設計例詳細

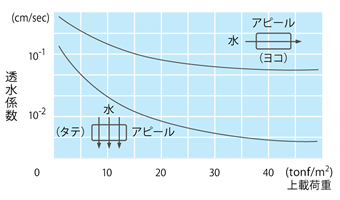

- フィルター性能

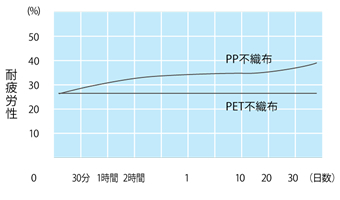

- 疲労性

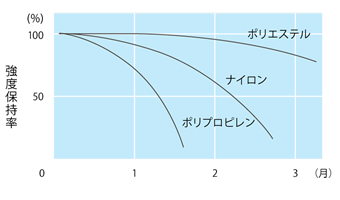

- 耐候性
主な用途と適用品番
| 場所 | 工法 | AN160 | AN200 | AN300 | AN400 |
|---|---|---|---|---|---|
| 干拓・埋立地 造成地 |
盛土の水平ドレン | ○ | ○ | ○ | |
| 道路・歩道 | 軟弱地盤の盛土築造 | ○ | ○ | ○ | ○ |
| 盛土の水平ドレン | ○ | ○ | ○ |
物性【カタログ値】
| 品番 | 規格 | 単位面積 質量 (g/m²) |
厚み (1) (mm) |
厚み (2) (mm) |
引張強度 (N/5cm) |
伸度 (%) |
引裂強力 (N) |
透水係数 (cm/sec) |
貫入 抵抗 (N) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 色 | 巾 (m) |
巻長 (m) |
タテ | ヨコ | タテ | ヨコ | タテ | ヨコ | ||||||
| AN160 | 黒 | 2.1 | 100 | 160 | 1.5 | 1.3 | 420 | 340 | 55 | 60 | 140 | 140 | 1×10-1 | – |
| AN200 | 黒 | 2.1 | 100 | 200 | 2.1 | 1.6 | 450 | 450 | 60 | 60 | 150 | 150 | – | |
| AN300 | 黒 | 2.1, 4.2 | 50 | 300 | 3.0 | 2.4 | 785 | 785 | 60 | 60 | 180 | 180 | – | |
| AN400 | 黒 | 2.1, 4.2 | 50 | 400 | 4.0 | 3.0 | 1170 | 1170 | 60 | 60 | 245 | 245 | 800 | |
※上記数値は、参考値であり保証値ではございません。
※測定方法は以下に準ずる。
厚み(1) ： JIS L 1096（厚み加圧7g/cm²）
厚み(2) ： JIS L 1908（厚み加圧20g/cm²）
透水係数 ： JIS A 1218
貫入抵抗 ： ASTM D 4833
引張強力・伸度 ： JIS L 1908 引裂強力：JIS L 1096（シングルタング法）
