土木資材

処分場

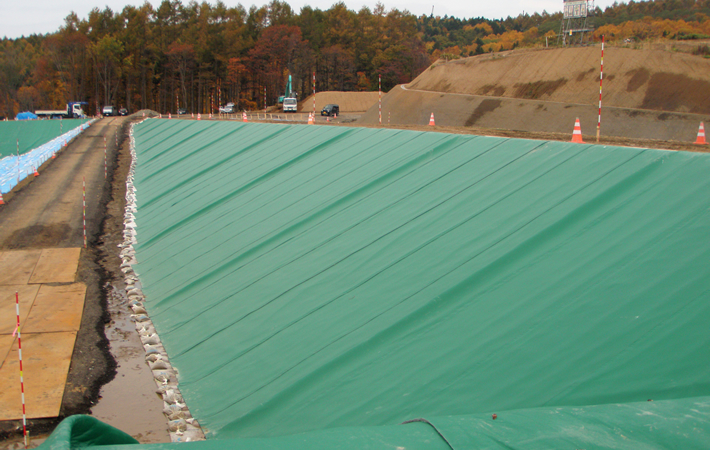

ILB(インターロッキングブロック)イメージ

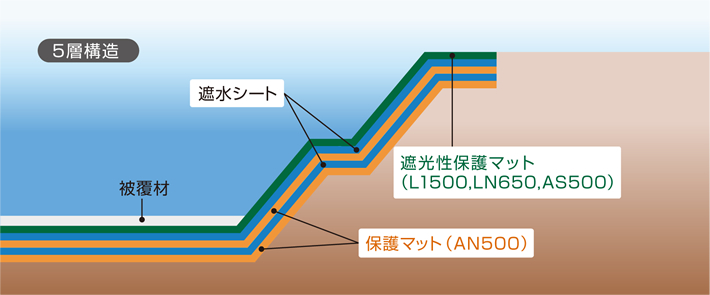

「アピール」の特性を活かして、廃棄物処分場のために開発した遮光性保護マットです。強度・耐候性はもちろん、伸度・クッション性・遮光性に優れ、変形突起物にも対応できる緩衝保護材として活躍します。
LN650、L1500は表面にポリエチレンラミネート層、裏面に「エルベス(ポリエステル/ポリエチレン芯鞘構造)」を使用した三層タイプのマットで、自走式熱風融着機での接合が可能です。接合性能に優れています。

ILB(インターロッキングブロック)イメージ2

処分場

処分場カタログ【3.9MB】

PDFダウンロード

標準物性表

品番 目付け
(g/m²)
引張強度
(N/5cm)
貫入抵抗
(N)
耐候性
(N (*1))
遮光性
(%)
安全性
LN650PAL 650 1500以上 1000以上 800以上 99以上 地下水環境基準値及び水質環境基準値以下
L1500PNL 1500 1000以上 1500以上 1000以上 99以上
AS500GRE 500 1500以上 900以上 750以上 99以上
AN500BKE 500 1470以上 900以上 600以上 99以上
LN500ECO 400 1000以上 800以上 500以上 99以上
測定方法 JIS L 1908 JIS L 1908 ASTM D 4833 ASTM D 4833 JIS L 1055

(*1):WS形促進暴露試験後(JIS-A-1415 1000hr)の貫入抵抗値
※上記数値は、参考値であり保証値ではございません。

規格

品番 規格 透水性 難燃性 自走熱風融着機 構成

(m)
巻長
(m)
表面層 中間層 裏面層
LN650PAL 2.0 50 ポリエチレン PET長繊維不織布 エルベス
L1500PNL 2.0 30 ポリエチレン PET短繊維不織布 エルベス
AS500GRE 2.0 50 不可 アクリル PET長繊維不織布
AN500BKE 2.1 or 4.2 50 不可 PET長繊維不織布
LN500ECO 2.1 or 4.2 50 エルベス PET⾧繊維不織布 エルベス
測定方法 JIS A 1218 45°エアミックスバナー法

<ガス透過性防水シート(キャッピングシート)>(CP600)

イメージ3

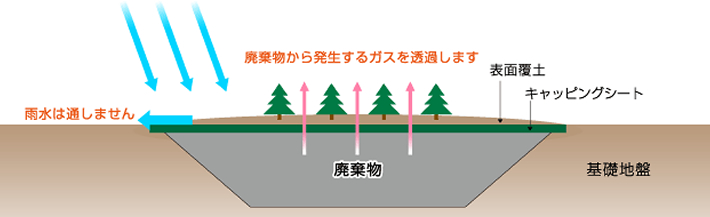

最終処分場の閉鎖などにおいては、浸出水による環境汚染リスク及び浸出水の処理コスト低減を目的として、廃棄物への雨水の浸透を防止し、廃棄物を安全に封じ込められるキャッピング工法が求められています。雨水の侵入を防ぐ遮水機能、廃棄物から発生する余剰ガスを外に逃がすガス透過性能を有し、施工時・供用時に求められる物理性能を満足するキャッピングシートを、ユニチカは、ジオシンセティックス技術研究会と共に開発しました。
「エルベス(ポリエステル/ポリエチレン芯鞘構造)」を使用することで熱融着性に優れ、自走式熱風融着機での接合に適しています。また、端部加熱圧縮加工を施すことで、融着接合部の遮水性を実現しました。

処分場

キャッピングシート
カタログ【1.0MB】

PDFダウンロード

標準物性表

品番 質量
(g/m²)
厚さ
(mm)
引張強さ
(N/5cm)
伸び率
(%)
引裂強さ
(N)
貫入抵抗
(N)
耐水度
(kPa)
透湿度
g/m².24h)
タテ ヨコ タテ ヨコ タテ ヨコ
CP600 600 4.5 1200 925 60 60 185 220 600 220 3000

※測定方法は以下に準ずる。

質量・厚さ・引張強さ・伸び率 : JIS L-1908
引裂強さ : JIS L-1096
貫入抵抗 : ASTM D 4833

耐水度 :高水圧法 JIS L 1092
透湿度 :A-1 法 JIS L 1099
