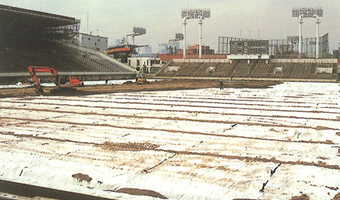

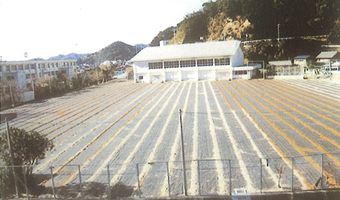

グランド/グランド排水

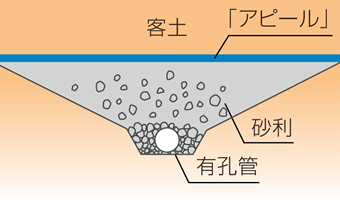

優れた通水効果により配水管へすみやかに雨水を集めます。また、フィルター効果により有孔管への目詰まりを防ぎ、水たまりを作りません。

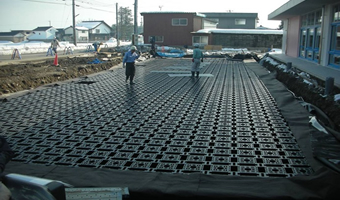

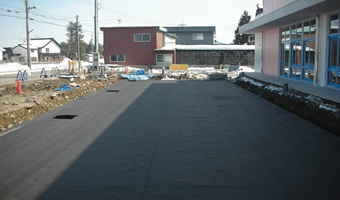

雨水貯留工法

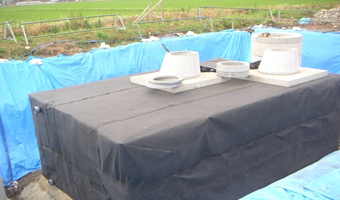

優れた透水性と耐目詰まり性、及び、耐久性を有しており、プラスチック製雨水貯留浸透施設において、貯留材と浸透層を隔てる透水シートとして、また、貯留材や埋戻土による遮水シートの破損を防止する保護シートとして用いられます。
主な用途と適用品番
場所 | 工法 | AN160 | AN200 | AN300 | AN400 |
---|---|---|---|---|---|
グラウンド造成 | 土層分離、水平ドレン | ○ | ○ | ○ | ○ |
造成工事等 | 雨水貯留 | ○ | ○ | ○ |
※AN400は(社)雨水貯留浸透技術協会の保護シートの規格に適応した品番です。
物性【カタログ値】
品番 | 規格 | 単位面積 質量 (g/m²) |
厚み (1) (mm) |
厚み (2) (mm) |
引張強度 (N/5cm) |
伸度 (%) |
引裂強力 (N) |
透水係数 (cm/sec) |
貫入 抵抗 (N) |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
色 | 巾 (m) |
巻長 (m) |
タテ | ヨコ | タテ | ヨコ | タテ | ヨコ | ||||||
AN160 | 黒 | 2.1 | 100 | 160 | 1.5 | 1.3 | 420 | 340 | 55 | 60 | 140 | 140 | 1×10-1 | – |
AN200 | 黒 | 2.1 | 100 | 200 | 2.1 | 1.6 | 450 | 450 | 60 | 60 | 150 | 150 | – | |
AN300 | 黒 | 2.1, 4.2 | 50 | 300 | 3.0 | 2.4 | 785 | 785 | 60 | 60 | 180 | 180 | – | |
AN400 | 黒 | 2.1, 4.2 | 50 | 400 | 4.0 | 3.0 | 1170 | 1170 | 60 | 60 | 245 | 245 | 800 |
※上記数値は、参考値であり保証値ではございません。
※測定方法は以下に準ずる。
厚み(1) : JIS L 1096(厚み加圧7g/cm²)
厚み(2) : JIS L 1908(厚み加圧20g/cm²)
透水係数 : JIS A 1218
貫入抵抗 : ASTM D 4833
引張強力・伸度 : JIS L 1908 引裂強力:JIS L 1096(シングルタング法)
