UNIFINER薄膜｜Polyarylate Resin｜产品介绍

UNIFINER可以采用薄膜形式提供。

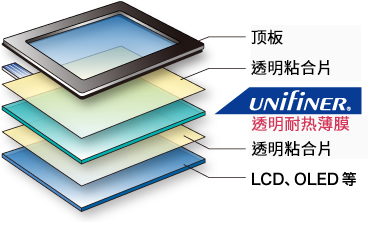

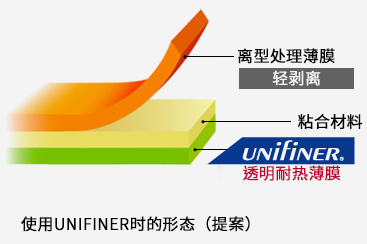

UNIFINER薄膜具有优秀的耐热性、透明性、电气特性、可挠性，适用于各种需要耐热性的用途，适用范围广泛。

	项目	测量条件	试验方法	单位	M-2000H （厚度︓25µm）	M-2040H （厚度︓5µm）
热性	玻璃转移温度	—	JIS K 7121	℃	275	235
	线膨胀系数	—	—依据JIS K 7197	10^-6/℃	70	80
	热收缩率（180℃30min）	MD	JIS K 7133	%	0.7	0.8
	热收缩率（180℃30min）	TD	JIS K 7133	%	0.6	1.0
物理性质	密度	—	JIS K 7112	g/cm³	1.12	1.17
	吸水率	23℃水中24h	JIS K 7209	%	0.3	0.4
	铅笔硬度	—	JIS K 5600-5-4	—	HB	2B
机械性质	拉伸强度	MD	JIS K 7127	MPa	95	65
	拉伸强度	TD	JIS K 7127	MPa	85	55
	拉伸破坏形变	MD	JIS K 7127	%	100	80
	拉伸破坏形变	TD	JIS K 7127	%	80	40
光学性质	透光率	—	JIS K 7361-1	%	92	90
	折射率	—	JIS K 7142	—	1.58	1.60
	雾度	—	JIS K 7136	%	0.2	1.2
	黄色指数	—	JIS K 7373	—	0.7	0.5
电气性质	绝缘破坏强度	—	IEC 60243-1	kV/mm	220	170
	体积电阻率	—	JIS K 6911	Ω·cm	10¹⁴<	10¹⁴<
	介质常数（Dk，ε）	60Hz	JIS C 6481	—	2.9	3.2
		1kHz			2.9	3.2
		1MHz			2.8	3.1
		1GHz	空洞共振法		2.8	—
		5GHz	空洞共振法		2.7	—
	介质损耗角正切（Df，tanδ）	60Hz	JIS C 6481	—	0.002	0.003
		1kHz			0.003	0.003
		1MHz			0.02	0.02
		1GHz	空洞共振法		0.008	—
		5GHz	空洞共振法		0.007	—
