U-POLYMER
U-100复合牌号
UG-100系列
特点
・高温下出色的耐蠕变性、尺寸稳定性
物性表
| |
ASTM |
单位SI（以往） |
UG-100-20 |
UG-100-30 |
|
| 机械性质 | 比重 | D-792 |
- |
1.36 |
1.44 |
| 吸水率（1/8"·24hrs） | D-570 |
％ |
0.24 |
0.24 |
|
| 光线透过率（3mm厚） | D-1003 |
％ |
- |
- |
|
| 拉伸强度 | D-638 |
MPa {kg/cm2}
|
99 {1,005} |
132 |
|
| 延伸断裂 | D-638 |
％ |
4.5 |
2.5 |
|
| 弯曲强度 | D-790 |
MPa {kg/cm2} |
157 {1,600} |
133 |
|
| 弯曲弹性率 | D-790 |
GPa {kg/cm2} |
5.2 {53,000} |
5.7 |
|
| 压缩强度（降伏） | D-695 |
MPa {kg/cm2} |
- |
- |
|
| Izod冲击强度 （1/8"·带凹口） |
D-256 |
J/m {kg·Ecm/cm} |
49 {5} |
100 |
|
| 洛氏硬度 | D-785 |
R |
122 |
122 |
|
| 热性 | 负重挠性温度 1.8MPa {18.6kg/cm2} |
D-648 | ℃ |
180 |
180 |
| 线膨胀系数 | D-696 |
10-5/K {10-5cm/cm/℃} |
2.1 |
3.5 |
|
| 电气性质 | 绝缘破坏强度 | D-149
|
MV/m {kv/mm} |
35 |
35 |
| 体积固有电阻 | D-257 |
Ωm {Ωcm} |
4.6×1014 {4.6×1016} |
4.6×1014 |
|
| 介质常数（106Hz） | D-150 |
PF/m |
26 {3.0} |
27 |
|
| 介质损耗角正切（106Hz） | D-150
|
- |
0.015 |
0.015 |
|
| 耐电弧性 | D-495 |
s |
120 |
120 |
|
| 耐跟踪性 | IEC |
V |
- |
- |
|
| 其它 | 注塑收缩率（3mm厚） 流动方向、直角方向 |
- |
％ |
0.2/0.55 |
0.1~0.2/0.3~0.5 |
技术数据

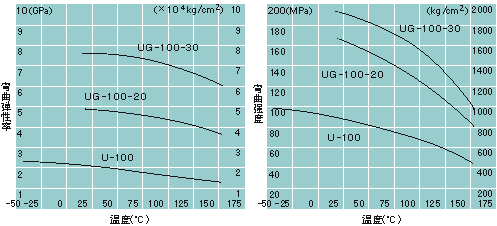

| 弯曲弹性率的温度依存性 | 弯曲强度的温度依存性 |

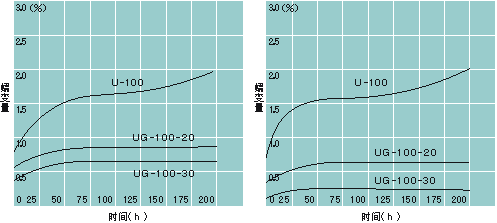

| 高温下（130℃）拉伸蠕变曲线 负重：14.7Mpa{150kg/cm2} |
高温下（130℃）弯曲蠕变曲线 负重：9.8Mpa{100kg/cm2} |
