Polyarylate Resin

U-POLYMER

AX系列复合牌号

（1）AXG-1500系列

特点

  1. 耐热、抗药物性卓越的AX-1500的玻璃强化牌号
  2. 刚性、尺寸精度良好

物性表

项目
ASTM
单位SI（以往）
AXG-1500-30
干透时
平衡吸湿时
机械性质 比重
D-792
-
1.41
-
吸水率（1/8"·24hrs）
D-570
％
0.60
-
光线透过率（3mm厚）
D-1003
％
-
-
拉伸强度
D-638
MPa {kg/cm2}
143 {1,460}
112 {1,140}
延伸断裂
D-638
％
4
6
弯曲强度
D-790
MPa {kg/cm2}
211 {2,150}
181 {1,850}
弯曲弹性率
D-790
GPa {kg/cm2}
8.2 {84,000}
6.3 {64,300}
压缩强度（降伏）
D-695
MPa {kg/cm2}
147 {1,500}
-
Izod冲击强度
（1/8"·带凹口）
D-256
J/m
{kg·Ecm/cm}
76{7.8}
103 {10.1}
洛氏硬度
D-785
R
121
-
热性 热变形温度
1.8MPa {18.6kg/cm2}
D-648
℃
179
-
线膨胀系数
D-696
10-5/K
{10-5cm/cm/℃}
4.6
-
电气性质 绝缘破坏强度
D-149
MV/m {kv/mm}
-
30
体积固有电阻
D-257
Ωm {Ωcm}
-
1×1012
{1×1014 }
介质常数（106Hz）
D-150
PF/m
-
32 {3.6}
介质损耗角正切
（106Hz）
D-150
-
-
0.04
耐电弧性
D-495
s
-
60
耐跟踪性
IEC
V
-
-
其它 注塑收缩率（3mm厚）
流动方向、直角方向
-
％
0.35/0.7
-

技术数据

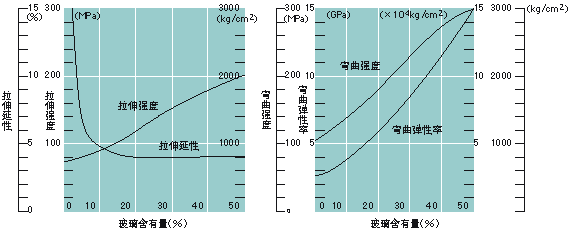

AXG-1500系列的玻璃含有量和机械性质

AXG-1500系列的玻璃含有量和机械性质

（２）AXF-1500-05

特点

  1. 耐热、抗药物性卓越的AX-1500的滑动牌号

物性表

项目
ASTM
单位SI（以往）
AXF-1500-05
干透时
平衡吸湿时
机械性质 比重
D-792
-
1.19
-
吸水率（1/8"·24hrs）
D-570
％
0.75
-
光线透过率（3mm厚）
D-1003
％
-
-
拉伸强度
D-638
MPa {kg/cm2}
67 {680}
54 {550}
延伸断裂
D-638
％
15
22
弯曲强度
D-790
MPa {kg/cm2}
100 {1,020}
78 {800}
弯曲弹性率
D-790
GPa {kg/cm2}
2.6 {26,500}
1.1 {11,000}
压缩强度（降伏）
D-695
MPa {kg/cm2}
82 {840}
-
Izod冲击强度
（1/8"·带凹口）
D-256
J/m
{kg·Ecm/cm}
54 {5.5}
147 {15}
洛氏硬度
D-785
R
105
-
热性 热变形温度
1.8MPa {18.6kg/cm2}
D-648
℃
150
-
线膨胀系数
D-696
10-5/K
{10-5cm/cm/℃}
7.4
-
电气性质 绝缘破坏强度
D-149
MV/m {kv/mm}
-
25
体积固有电阻
D-257
Ωm {Ωcm}
-
1×1012
{1×1014 }
介质常数（106Hz）
D-150
PF/m
-
32 {3.6}
介质损耗角正切（106Hz）
D-150
-
-
0.04
耐电弧性
D-495
s
-
80
耐跟踪性
IEC
V
-
-
其它 注塑收缩率（3mm厚）
流动方向、直角方向
-
％
1.0
-

技术数据

滑动材料的性能比较

项目
AXF-1500-05
POM
热变形温度
1.8MPa{18.6kg/cm2}
150
110
界限PV值
kPa·m/s {kg/cm2·cm/s}
424 {432}
376 {383}
动态摩擦系数*
0.15~0.2
0.2~0.3
比磨耗量*
{mm3/km·kg}
1.46
2.13
尺寸稳定性
△
△
耐蠕变性
△
○
刚性
○
○
抗药物性
◎
◎

*对方材料S45C ◎：卓越 ○：良好 △：略差

鸣响试验结果

对方材料
AX-1500
AXF-1500-05
动态摩擦系数
鸣响
动态摩擦系数
鸣响
质地*
平滑面
0.189
×
0.182
○
粗面
0.241
○
0.188
○
光泽镀锌
平滑面
0.228
○
0.185
○
粗面
0.241
×
0.182
○
镀铬
平滑面
0.231
○
0.179
○
粗面
0.228
○
0.173
○
镀镍层
平滑面
0.160
×
0.167
○
粗面
0.194
○
0.179
○
特氟纶
0.155
○
0.154
○
三聚氰氨烘干涂层
0.179
○
0.139
○

负重：9.8MPa{100kg/cm2/s}　周速：1.7cm/s*材料S10C ○：未发生鸣响 ×：发生鸣响

（3）AX-1500W

特点

  1. 保持AX-1500的特点、并在此基础上高浓度地配合了氧化钛
  2. 大幅度提高光反射性、遮光性的显示屏专用品牌
  3. 抗药物性

物性表

项目
ASTM
单位SI（以往）
AX-1500W
干透时
平衡吸湿时
机械性质 比重
D-792
-
1.37
-
吸水率（1/8"·24hrs）
D-570
％
0.72
-
光线透过率（3mm厚）
D-1003
％
-
-
拉伸强度
D-638
MPa {kg/cm2}
79 {810}
-
延伸断裂
D-638
％
4.7
-
弯曲强度
D-790
MPa {kg/cm2}
125 {1,270}
-
弯曲弹性率
D-790
GPa {kg/cm2}
3.5 {36,000}
-
压缩强度（降伏）
D-695
MPa {kg/cm2}
-
-
Izod冲击强度
（1/8"·带凹口）
D-256
J/m
{kg·Ecm/cm}
43 {4.4}
-
洛氏硬度
D-785
R
120
-
热性 热变形温度
1.8MPa {18.6kg/cm2}
D-648
℃
150
-
线膨胀系数
D-696
10-5/K
{10-5cm/cm/℃}
7.3
-
电气性质 绝缘破坏强度
D-149
MV/m {kv/mm}
-
25
体积固有电阻
D-257
Ωm {Ωcm}
-
1×1012
{1×1014 }
介质常数（106Hz）
D-150
PF/m
-
30 {3.4}
介质损耗角正切（106Hz）
D-150
-
-
0.04
耐电弧性
D-495
s
-
80
耐跟踪性
IEC
V
-
-
其它 注塑收缩率（3mm厚）
流动方向、直角方向
-
％
0.9
-

技术数据

各种高反射性材料的性能比较

项目
AX-1500W
变性PPE树脂
PC
耐热性
◎
△
○
抗药物性
◎
×
×
遮光性
○
○
△
反射率性
◎
○
◎
印刷性（粘着性）
○
△
○

◎：突出 ○：良好 △：略差 X：差
