「NANOCON®」は、通常のナイロン6樹脂にはない耐熱性、寸法精度を、高外観を維持したまま実現しています。本来ナイロン6樹脂が有する耐薬品性に加え、当社独自の処方による耐候・耐光性も有します。
また最大の特徴である独自のフィラー配合技術により強度・剛性に優れ、ドアハンドルなど使用時に負荷のかかる部品への適用も可能となります。
「NANOCON®」は車載内・外装部品に最適な材料であり、幅広い部品に適用可能です。
高輝度メタリック着色樹脂 ナノコン＼NANOCON®
「NANOCON®」のメタリック原着材により、メタリック塗装部品からのコストダウンを提案します。本材料はメタリック発色性と剛性、耐熱性、耐薬品を兼ね備えた高輝度材料です。
カラーバリエーション
シルバー、サテン以外にも多数のカラーバリエーションを用意しており、指定着色にも対応しております。

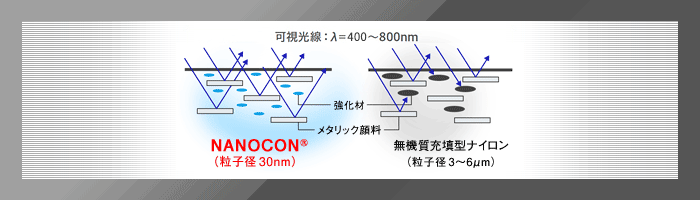

メタリック発色の原理
「NANOCON®」のシリケート層は、ナイロン6分子鎖と同じオーダーの大きさであり、従来の複合材料の場合と比較して、成形品の表面外観はとても美麗です。天然の層状珪酸塩と比べて合成層状珪酸塩は白色度が高く、「NANOCON®」自体が着色していないため、顔料の発色も良好です。

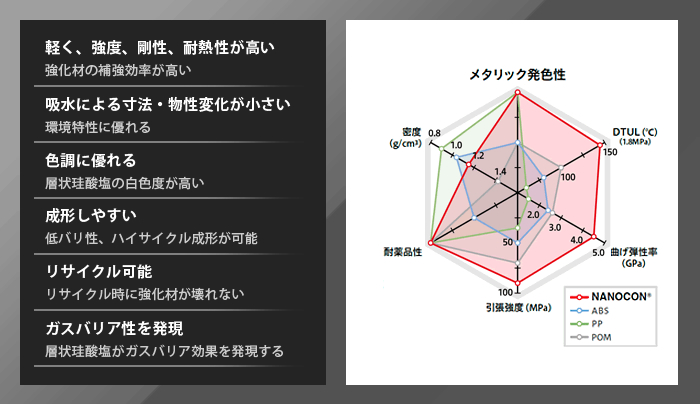

NANOCON®の特徴
ナノコンポジットナイロン6樹脂「NANOCON®」は、ナノメートル（nm）オーダーサイズの超微細強化材を用いたナイロン6系強化材料です。従来の、ガラス繊維や無機質フィラーを用いた、マイクロメートル（µm）オーダーサイズの強化材料とは全く異なる特徴を有する、新世代の複合材料です。
用途例
車載部品［ケース・カバー類、ドアハンドル］
その他部品
「NANOCON®」メタリック樹脂はその高い意匠性を活かし、車載以外にも身近な用品として幅広く適用が可能です。
基本物性表
| グレード名 | M1030DH-M | ||||
|---|---|---|---|---|---|
| 色調 | シルバーメタリック | ||||
| 特性 | 試験法 （ISO） |
単位 | 絶乾時※1 | 平衡吸水時※1 | |
| 引張破壊応力 | 527-1, -2 | MPa | 95 | 65 | |
| 引張破壊歪み | % | 3 | 4 | ||
| 曲げ強さ | 178 | MPa | 155 | 70 | |
| 曲げ弾性率 | GPa | 4.5 | 2.5 | ||
| シャルピー衝撃強さ | 179-1eA | kJ/m² | 4 | 7 | |
| 荷重たわみ温度 | 1.82MPa | 75-1, -2 | ℃ | 140 | |
| 0.45MPa | 190 | ||||
| 成形収縮率 | 流動方向 | 自社法 | % | 1.1 | |
| 直角方向 | 1.2 | ||||
| 燃焼性 | UL94 | — | HB相当 | ||
| 密度 | 1183 | — | 1.15 | ||
| 吸水率（23℃/50%R.H.） | — | % | 2.8 | ||
| 耐光性※2 | 自社法 | — | ΔE<3 | ||
※1：絶乾時…成形直後の乾燥状態／平衡吸水時…23℃、50%RH平衡吸水時、試験温度…23℃
※2：試験条件…キセノン、BPT=89℃、雨無し、300MJ/m²
