柔軟耐熱ポリアミド

Research & Development

ソフトスーパーエンプラ

柔軟耐熱ポリアミド

柔軟性と耐熱性をハイレベルで両立した、
新しい樹脂素材

ユニチカ独自の重合技術・モルフォロジー制御技術により、耐熱ポリアミドXecoT®を柔軟化しました。耐熱・耐薬品・バイオマスといったXecoT®の特性はそのままに、新概念「ソフトスーパーエンプラ」として、ゴム、エラストマー並みの低弾性率を達成。チューブ、シール材、防振材、ウェアラブルデバイスなど柔軟部材への適用を目指します。高温下で使用されるチューブ、シール材など柔軟部材への適用が可能です。

特長

  • ・柔軟性
    500MPa以下の低弾性率
  • ・耐熱性
    融点300℃以上、リフロー温度で形状維持
  • ・長期耐久性
    耐熱、耐水、耐薬品性に優れる
  • ・加工性
    溶融加工可能な熱可塑性ポリアミド
  • ・グリーンイノベーション
    植物由来&軽量素材

性能比較

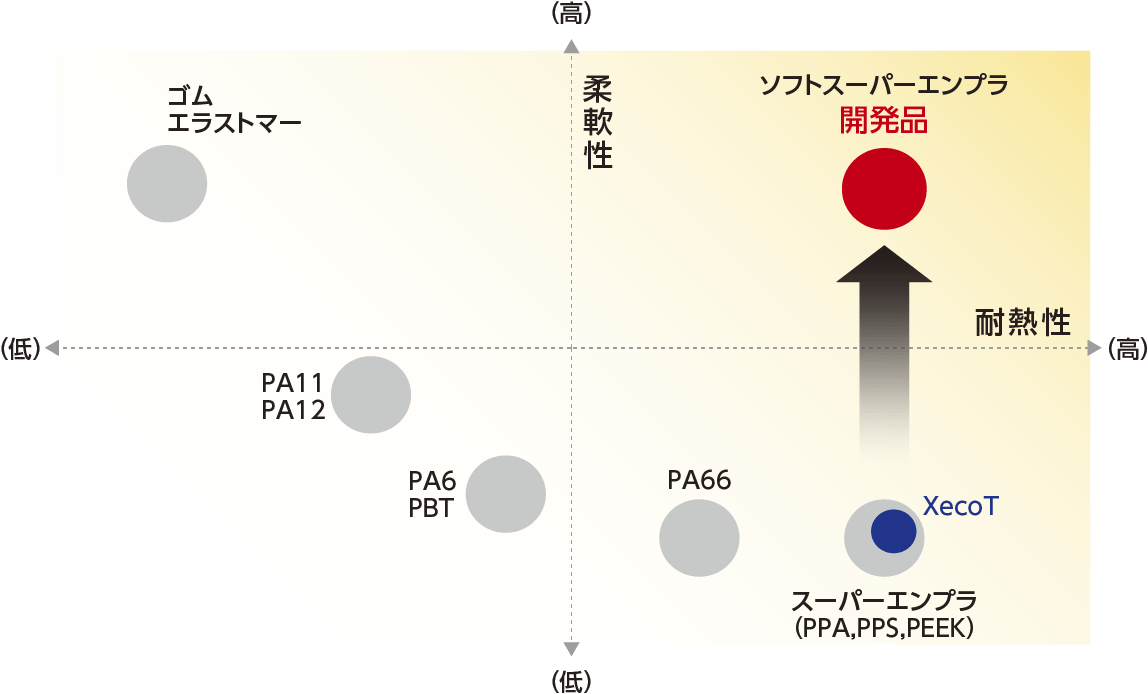

性能比較図

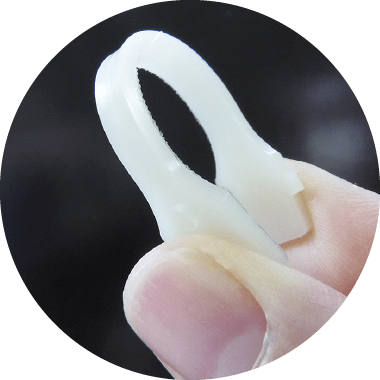

製品 イメージ

用途例

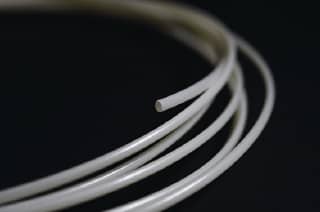

用途例 チューブ
■ チューブ

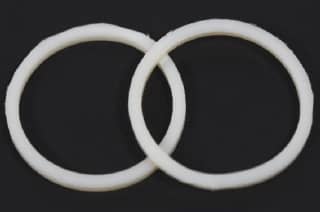

用途例 シール材
■ シール材

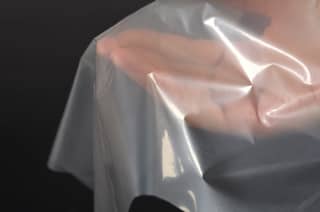

用途例 フィルム
■ フィルム

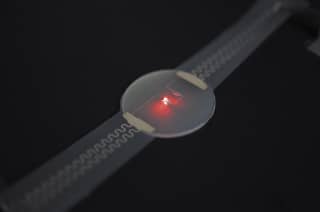

用途例 フィルム
■ フィルム

一般物性

項 目測定規格単 位柔軟耐熱
ポリアミド
ポリエステル系
エラストマー
XecoT®
(ユニチカ製)
密度ISO 1183g/cm30.991.261.14
吸水率(23℃,50%RH)ISO 62%0.60.30.9
機械特性表面の硬さK 7215D677284
引張弾性率ISO 527MPa4404202,600
引張破断強度403384
引張破断伸び%16031015
曲げ弾性率ISO 178MPa3005902,500
曲げ強度1325110
熱特性ガラス転移温度DSC2012120
融点312216315
電気特性比誘電率(5.8GHz)IEC 628102.4
誘電正接(5.8GHz)0.006

長期耐熱試験_100,150℃

長期耐熱試験_100,150℃ グラフ

長期耐油試験_125℃(油剤:IRM901,903)

長期耐油試験_125℃ グラフ
長期耐油試験_125℃ グラフ

< 2022年3月23日作成 >
