無溶剤・高耐久性・常温硬化
手塗型ポリウレア

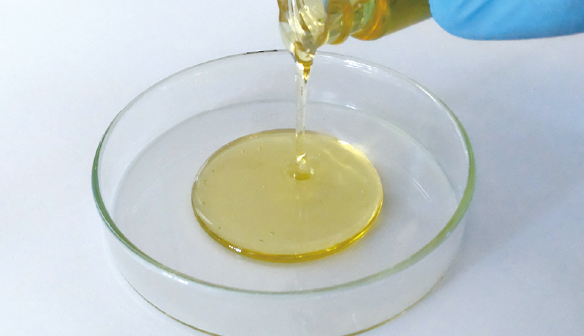

ポットライフが長く、高強度・高耐久性の塗膜が得られ使い勝手の良い手塗型ポリウレア。

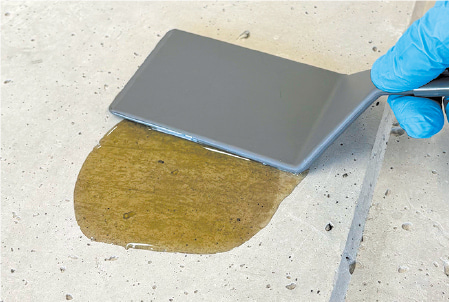

「塗るステンレス」「100年コーティング」とも称されるポリウレアは、材料の反応性が高く瞬時に硬化するため、専用の吹付装置を用いて塗布するのが一般的でした。本開発品は、ポリウレアの長所(高強度・高耐久・無溶剤)を保持しながら、可使時間が長く手塗りが可能なポリウレア樹脂です。
特長
- ・特殊な装置を必要とせず、飛散防止措置や作業者の教育が不要です
- ・吹付では困難であった、複雑な形状への塗布や薄塗りが可能です
- ・ポリウレアの特長である高強度・高耐久と、長可使時間を両立します
開発品の物性、他社品との比較
開発品の物性、他社品との比較
| 項目 | 単位・条件 | 開発品の物性*1 | 他社品（ご参考）*5 | |||
|---|---|---|---|---|---|---|
| TD-123 | FD-031 | AD-051 | 吹付型 | 手塗型 | ||

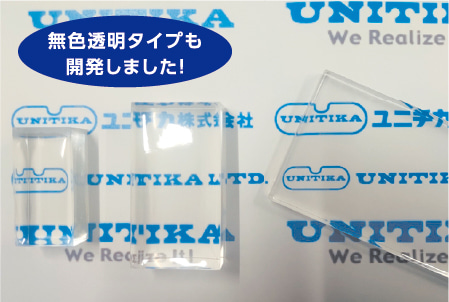

| 特徴 | - | 高強度・高硬度 | 高強度・柔軟性 | 無色透明 | ||
| 混合比率 | A液/B液 | 100/135 | 100/390 | 100/135 | - | - |
| 固形分 | % | 100 | 100 | 100 | 100 | 95~100 |
| 粘度 | mPa•s (25°C) | 6000~10000 | 2000~3000 | 5000 | - | - |
| 作業時間の目安 | 30～45分 | 15～20分 | 10〜15分 | |||
| 指触乾燥時間 | 25°C | 4時間 | 30分 | 50分 | 5~10秒 | 4~6時間 |
| 外観 | - | 黄色透明 | 黄色透明 | 無色透明 | - | - |
| ヘイズ*2 | % | 13.81 | 5.01 | 1.45 | - | - |
| 引張強さ*3 | MPa | 58 | 49 | 20 | 13~34 | 約10 |
| 伸び率*3 | % | 6 | 590 | 200 | 35～400 | 900 |
| 硬度 | デュロメータ硬さ | D75 | D40 | D55 | A75~85 /D50~70 |
A60 /D20 |
| 耐薬品性*4 | 10%硫酸 | 良好 | 良好 (わずかに変色) |
良好 | 良好 | 膨潤・ 膨れあり |
| 飽和Ca(OH)2 | 良好 | 良好 | 良好 | 良好 | ||
| 5%酢酸 | 良好 | やや膨潤 | 良好 | 良好 | ||

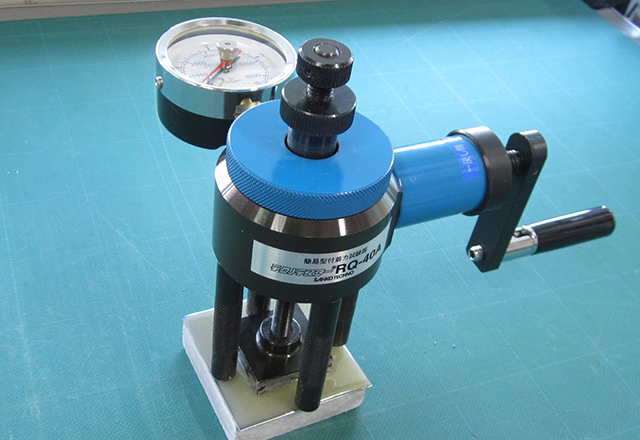

| コンクリート 付着強度 (プライマーなし) |
建研式接着力試験 N/mm² |
>4 | >4 | >4 | - | - |
| 耐摩耗性 （摩耗減量） |
テーバー摩耗 1000回 摩耗輪CS-17,1kg |
8~21mg | 1mg以下 | 5mg | 35-170mg | 25mg |
- *1：参考値（保証値ではありません）
- *2：無添加処方
- *3：25℃7日養生 ダンベル状試験片5号 引張速度500mm/min
- *4：60℃6日浸漬後、目視で外観の変化を比較
- *5：他社品のデータはカタログ値

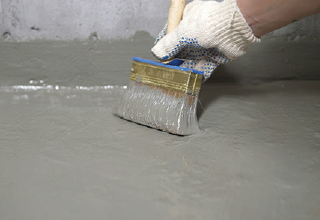

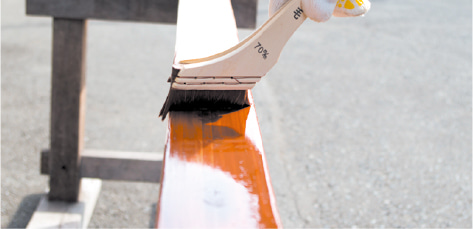

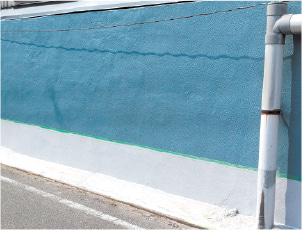

適用例
カタログ
PDF ダウンロード（1.8MB）＜ 2023年3月1日作成 ＞
街づくり、インフラ整備など社会基盤を支える産業の中で使われる当社資材を紹介します。
