Uポリマー®
AXシリーズ
複合グレード
(1)AXG-1500シリーズ
特徴
- 耐熱、耐薬品性に優れたAX-1500のガラス強化グレード
- 剛性、寸法精度が良好
物性表
性質 | 試験条件 | 試験法 | 単位 | AXG-1500-30 | ||
---|---|---|---|---|---|---|
絶乾時 | 平衡吸水時 | |||||
機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | — | — |
破壊 | 140 | 110 | ||||
引張弾性率 | — | MPa | 8200 | 6300 | ||
引張ひずみ | 降伏 | % | — | — | ||
破壊 | 3.5 | 4 | ||||
曲げ強さ | — | ISO 178 | MPa | 201 | 172 | |
曲げ弾性率 | — | MPa | 8200 | 6300 | ||
シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | 37 | 61 | |
ノッチ付き | ISO 179-1eA | 6 | 7 | |||
ロックウェル硬さ | Rスケール | ISO 2039 | — | 121 | — | |
熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.5 | — |
垂直 | 0.6 | — | ||||
荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 177 | — | |
電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | — | 1×1012 |
耐電圧 | 1mmt | IEC 60243-1 | kV/mm | — | 41 | |
比誘電率 | 106Hz | IEC 60250 | — | — | 3.6 | |
誘電正接 | 106Hz | IEC 60250 | — | — | 0.040 | |
耐トラッキング性 | — | IEC 60112 | — | — | — | |
その他 | 密度 | — | ISO 1183 | g/cm³ | 1.41 | |
吸水率 | 23℃水中24Hr | ISO 62 | % | 0.60 | ||
平衡吸水率 | 23℃50%RH平衡 | ISO 62 | % | 1.0 | ||
成形収縮率 | 平行 | 自社法 3mmt | % | 0.25〜0.45 | ||
垂直 | 0.6〜0.8 | |||||
光線透過率 | 3mmt | ASTM D-1003 | % | — | ||
流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | — | |
g/10min | — | |||||
難燃性 | — | — | UL94 | — | HB(0.81〜3.0mmt) |
テクニカルデータ

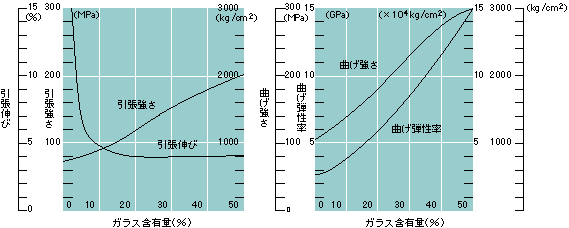

AXG-1500シリーズのガラス含有量と機械的性質
(2)AXF-1500-05
特徴
- 耐熱、耐薬品性に優れたAX-1500の摺動グレード
物性表
性質 | 試験条件 | 試験法 | 単位 | AXF-1500-05 | ||
---|---|---|---|---|---|---|
絶乾時 | 平衡吸水時 | |||||
機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | 73 | 58 |
破壊 | — | — | ||||
引張弾性率 | — | MPa | 2400 | 1300 | ||
引張ひずみ | 降伏 | % | 6 | 7 | ||
破壊 | 9 | 11 | ||||
曲げ強さ | — | ISO 178 | MPa | 97 | 45 | |
曲げ弾性率 | — | MPa | 2700 | 1200 | ||
シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | 95 | NB | |
ノッチ付き | ISO 179-1eA | 5 | 7 | |||
ロックウェル硬さ | Rスケール | ISO 2039 | — | 105 | — | |
熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.7 | — |
垂直 | 0.7 | — | ||||
荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 145 | — | |
電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | — | 1×1012 |
耐電圧 | 1mmt | IEC 60243-1 | kV/mm | — | 35 | |
比誘電率 | 106Hz | IEC 60250 | — | — | 3.6 | |
誘電正接 | 106Hz | IEC 60250 | — | — | 0.040 | |
耐トラッキング性 | — | IEC 60112 | — | — | — | |
その他 | 密度 | — | ISO 1183 | g/cm³ | 1.19 | |
吸水率 | 23℃水中24Hr | ISO 62 | % | 0.75 | ||
平衡吸水率 | 23℃50%RH平衡 | ISO 62 | % | 1.4 | ||
成形収縮率 | 平行 | 自社法 3mmt | % | 0.8〜1.0 | ||
垂直 | 0.8〜1.0 | |||||
光線透過率 | 3mmt | ASTM D-1003 | % | — | ||
流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | — | |
g/10min | — | |||||
難燃性 | — | — | UL94 | — | HB(NC)(0.75mmt) |
テクニカルデータ

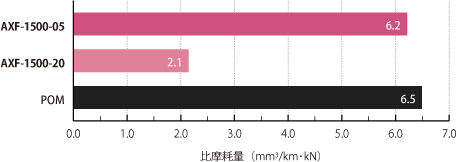

比摩耗量
摩耗試験方法
規格 JIS K 7218(鈴木式磨耗試験)
温度 常温
試験荷重 0.5MPa
試験速度 100mm/sec
試験時間 3時間
相手材 S45C

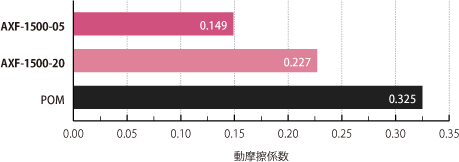

動摩擦係数
鳴き試験結果
相手材 | AX-1500 | AXF-1500-05 | |||
---|---|---|---|---|---|
動摩擦係数 | 鳴き | 動摩擦係数 | 鳴き | ||
素地(S10C) | 平滑面 | 0.189 | × | 0.182 | ○ |
粗面 | 0.241 | ○ | 0.188 | ○ | |
ユニクロメッキ | 平滑面 | 0.228 | ○ | 0.185 | ○ |
粗面 | 0.241 | × | 0.182 | ○ | |
クロムメッキ | 平滑面 | 0.231 | ○ | 0.179 | ○ |
粗面 | 0.228 | ○ | 0.173 | ○ | |
ニッケルメッキ | 平滑面 | 0.160 | × | 0.167 | ○ |
粗面 | 0.194 | ○ | 0.179 | ○ | |
テフロン | 0.155 | ○ | 0.154 | ○ | |
メラミン焼付塗 | 0.179 | ○ | 0.139 | ○ |
○:鳴き発生せず ×:鳴き発生
鳴き試験条件
試験荷重 9.8MPa
試験速度 17mm/sec
(3)AX-1500W
特徴
- AX-1500の特長を保持させ、これに酸化チタンを高濃度に配合したタイプ
- 光反射性・遮光性を格段に向上させたディスプレー専用銘柄
- 耐薬品性
物性表
性質 | 試験条件 | 試験法 | 単位 | AX-1500W | ||
---|---|---|---|---|---|---|
絶乾時 | 平衡吸水時 | |||||
機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | — | — |
破壊 | 79 | — | ||||
引張弾性率 | — | MPa | 3500 | — | ||
引張ひずみ | 降伏 | % | — | — | ||
破壊 | 4 | — | ||||
曲げ強さ | — | ISO 178 | MPa | 119 | — | |
曲げ弾性率 | — | MPa | 3500 | — | ||
シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | 35 | — | |
ノッチ付き | ISO 179-1eA | 6 | — | |||
ロックウェル硬さ | Rスケール | ISO 2039 | — | 120 | — | |
熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.7 | — |
垂直 | 0.7 | — | ||||
荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 150 | — | |
電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | — | 1×1014 |
耐電圧 | 1mmt | IEC 60243-1 | kV/mm | — | 37 | |
比誘電率 | 106Hz | IEC 60250 | — | — | 3.4 | |
誘電正接 | 106Hz | IEC 60250 | — | — | 0.040 | |
耐トラッキング性 | — | IEC 60112 | — | — | — | |
その他 | 密度 | — | ISO 1183 | g/cm³ | 1.37 | |
吸水率 | 23℃水中24Hr | ISO 62 | % | 0.72 | ||
平衡吸水率 | 23℃50%RH平衡 | ISO 62 | % | 1.4 | ||
成形収縮率 | 平行 | 自社法 3mmt | % | 0.7〜0.9 | ||
垂直 | 0.7〜0.9 | |||||
光線透過率 | 3mmt | ASTM D-1003 | % | — | ||
流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | — | |
g/10min | — | |||||
難燃性 | — | — | UL94 | — | HB(WT)(0.75mmt) |
テクニカルデータ
各種高反射性材料の性能比較
項目 | AX-1500W | 変性PPE | POM |
---|---|---|---|
耐熱性 | ◎ | △ | ○ |
耐薬品性 | ◎ | × | × |
遮光性 | ○ | ○ | △ |
反射率性 | ◎ | ○ | ◎ |
印刷性(密着性) | ○ | △ | ○ |
◎:優れている ○:良好 △:やや劣る ×:劣る
