Uポリマー®
Uシリーズ
複合グレード
（１）L-8005，LM-8503-10
特徴
- 耐薬品性に加えて、優れた摺動性
物性表
| 性質 | 試験条件 | 試験法 | 単位 | L-8005 | LM-8503-10 | |
|---|---|---|---|---|---|---|
| 機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | 64 | 65 |
| 破壊 | — | — | ||||
| 引張弾性率 | — | MPa | 2400 | 3400 | ||
| 引張ひずみ | 降伏 | % | 12 | 5.2 | ||
| 破壊 | 40 | 10 | ||||
| 曲げ強さ | — | ISO 178 | MPa | 99 | 103 | |
| 曲げ弾性率 | — | MPa | 2400 | 3400 | ||
| シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | NB | 118 | |
| ノッチ付き | ISO 179-1eA | 4 | 5 | |||
| ロックウェル硬さ | Rスケール | ISO 2039 | — | 125 | 123 | |
| 熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.6 | 0.6 |
| 垂直 | 0.6 | 0.6 | ||||
| 荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 110 | 107 | |
| 電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | 2×1014 | — |
| 耐電圧 | 1mmt | IEC 60243-1 | kV/mm | 40 | — | |
| 比誘電率 | 106Hz | IEC 60250 | — | 3.0 | — | |
| 誘電正接 | 106Hz | IEC 60250 | — | 0.015 | — | |
| 耐トラッキング性 | — | IEC 60112 | — | — | — | |
| その他 | 密度 | — | ISO 1183 | g/cm³ | 1.29 | 1.38 |
| 吸水率 | 23℃水中24Hr | ISO 62 | % | 0.15 | 0.13 | |
| 成形収縮率 | 平行 | 自社法 3mmt | % | 0.6〜0.8 | 0.25〜0.45 | |
| 垂直 | 0.6〜0.8 | 0.25〜0.45 | ||||
| 光線透過率 | 3mmt | ASTM D-1003 | % | — | — | |
| 流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | — | — |
| g/10min | — | — | ||||
| 難燃性 | — | — | UL94 | — | HB(0.86mmt) | HB(0.75mmt) |
テクニカルデータ

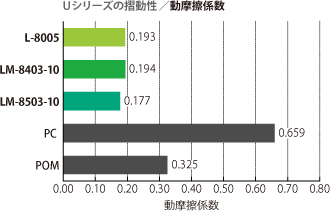

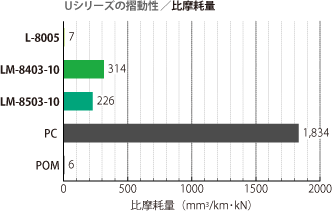

摺動材料の性能比較
摩耗試験方法
規格 JIS K 7218（鈴木式磨耗試験）
温度 常温
試験荷重 0.5MPa
試験速度 100mm/sec
試験時間 3時間
相手材 S45C
（２）UM-8400-20，UM-8430RG
特徴
- 寸法精度（真円度・平面度）
- 低ソリ
- 線膨張係数が小さい
物性表
| 性質 | 試験条件 | 試験法 | 単位 | UM-8400-20 | UM-8430RG | |
|---|---|---|---|---|---|---|
| 機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | — | — |
| 破壊 | 73 | 64 | ||||
| 引張弾性率 | — | MPa | 4700 | 4500 | ||
| 引張ひずみ | 降伏 | % | — | — | ||
| 破壊 | 3.5 | 3.7 | ||||
| 曲げ強さ | — | ISO 178 | MPa | 120 | 103 | |
| 曲げ弾性率 | — | MPa | 4700 | 4300 | ||
| シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | 28 | 28 | |
| ノッチ付き | ISO 179-1eA | 4 | 4 | |||
| ロックウェル硬さ | Rスケール | ISO 2039 | — | 116 | 116 | |
| 熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.3 | 0.2 |
| 垂直 | 0.3 | 0.2 | ||||
| 荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 98 | 100 | |
| 電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | 1×1014 | 5×1014 |
| 耐電圧 | 1mmt | IEC 60243-1 | kV/mm | — | — | |
| 比誘電率 | 106Hz | IEC 60250 | — | — | — | |
| 誘電正接 | 106Hz | IEC 60250 | — | — | — | |
| 耐トラッキング性 | — | IEC 60112 | — | — | — | |
| その他 | 密度 | — | ISO 1183 | g/cm³ | 1.43 | 1.51 |
| 吸水率 | 23℃水中24Hr | ISO 62 | % | 0.13 | — | |
| 成形収縮率 | 平行 | 自社法 3mmt | % | 0.2〜0.4 | 0.2〜0.4 | |
| 垂直 | 0.2〜0.4 | 0.2〜0.4 | ||||
| 光線透過率 | 3mmt | ASTM D-1003 | % | — | — | |
| 流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | — | — |
| g/10min | — | — | ||||
| 難燃性 | — | — | UL94 | — | HB(0.75mmt) | HB(BK)(0.93mmt) |
テクニカルデータ
精密成形品グレードの性能比較
| 項目 | Uポリマー | PC-G20% | PPS低ソリ グレード |
||
|---|---|---|---|---|---|
| UM-8400-20 | UM-8430RG | ||||
| 寸法精度 | フランジ型 ソリ量（mm） | 0.25 | 0.20 | 0.38 | 0.35 |
| 44￠円筒型 外径真円度（µm） | 33 | 30 | 45 | — | |
| 44￠円筒型 外径タオレ（µm） | 30 | 30 | 50 | 75 | |
| 18￠円筒型 内径真円度（µm） | 18 | 15 | 38 | 33 | |
| 精度評価 | ○ | ◎ | △ | × | |
| 耐熱性 | △ | △ | ○ | ◎ | |
| 耐セルフタップ性 | △ | ○ | ◎ | ○ | |
| 剛性 | ○ | ○ | ○ | ◎ | |
| 外観 | ◎ | ◎ | × | ○ | |
| 摺動性 | ○ | ○ | △ | ○ | |
| 成形性 | ◎ | ○ | △ | × | |
※ ◎：優れている ○：良好 △：やや劣る
