Uポリマー®
Pシリーズ
複合グレード
（１）L-1003PA
特徴
- 耐熱・耐クリープ性に加えて、優れた摺動性
物性表
| 性質 | 試験条件 | 試験法 | 単位 | L-1003PA | |
|---|---|---|---|---|---|
| 機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | 65 |
| 破壊 | — | ||||
| 引張弾性率 | — | MPa | 2100 | ||
| 引張ひずみ | 降伏 | % | 10 | ||
| 破壊 | 71 | ||||
| 曲げ強さ | — | ISO 178 | MPa | 88 | |
| 曲げ弾性率 | — | MPa | 2100 | ||
| シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | NB | |
| ノッチ付き | ISO 179-1eA | 19 | |||
| ロックウェル硬さ | Rスケール | ISO 2039 | — | — | |
| 熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.6 |
| 垂直 | 0.6 | ||||
| 荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 172 | |
| 電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | — |
| 耐電圧 | 1mmt | IEC 60243-1 | kV/mm | — | |
| 比誘電率 | 106Hz | IEC 60250 | — | — | |
| 誘電正接 | 106Hz | IEC 60250 | — | — | |
| 耐トラッキング性 | — | IEC 60112 | — | — | |
| その他 | 密度 | — | ISO 1183 | g/cm³ | 1.23 |
| 吸水率 | 23℃水中24Hr | ISO 62 | % | 0.26 | |
| 成形収縮率 | 平行 | 自社法 3mmt | % | 0.6〜0.8 | |
| 垂直 | 0.6〜0.8 | ||||
| 光線透過率 | 3mmt | ASTM D-1003 | % | — | |
| 流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | — |
| g/10min | — | ||||
| 難燃性 | — | — | UL94 | — | HB(0.87mmt) |
テクニカルデータ

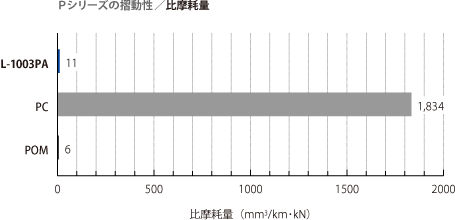

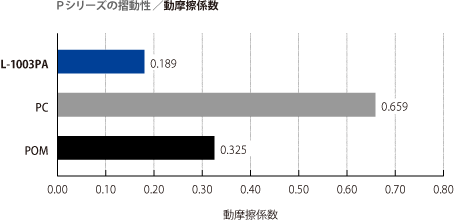

摺動材料の性能比較
摩耗試験方法
規格 JIS K 7218（鈴木式磨耗試験）
温度 常温
試験荷重 0.5MPa
試験速度 100mm/sec
試験時間 3時間
相手材 S45C
（２）PT-3020
特徴
- 低線膨張
- 精密成形
- 剛性
物性表
| 性質 | 試験条件 | 試験法 | 単位 | PT-3020 | |
|---|---|---|---|---|---|
| 機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | — |
| 破壊 | 67 | ||||
| 引張弾性率 | — | MPa | 3800 | ||
| 引張ひずみ | 降伏 | % | — | ||
| 破壊 | 4 | ||||
| 曲げ強さ | — | ISO 178 | MPa | 110 | |
| 曲げ弾性率 | — | MPa | 3800 | ||
| シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | — | |
| ノッチ付き | ISO 179-1eA | 6 | |||
| ロックウェル硬さ | Rスケール | ISO 2039 | — | — | |
| 熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.4 |
| 垂直 | 0.4 | ||||
| 荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 170 | |
| 電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | 2×1014 |
| 耐電圧 | 1mmt | IEC 60243-1 | kV/mm | 40 | |
| 比誘電率 | 106Hz | IEC 60250 | — | 3.0 | |
| 誘電正接 | 106Hz | IEC 60250 | — | 0.015 | |
| 耐トラッキング性 | — | IEC 60112 | — | — | |
| その他 | 密度 | — | ISO 1183 | g/cm³ | 1.36 |
| 吸水率 | 23℃水中24Hr | ISO 62 | % | 0.24 | |
| 成形収縮率 | 平行 | 自社法 3mmt | % | 0.25〜0.45 | |
| 垂直 | 0.35〜0.55 | ||||
| 光線透過率 | 3mmt | ASTM D-1003 | % | — | |
| 流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | 340 |
| g/10min | 10.6 | ||||
| 難燃性 | — | — | UL94 | — | V-2(BK)(0.75〜3.0mmt) |
（３）PS-7020
特徴
- 精密成形
- 低発塵
物性表
| 性質 | 試験条件 | 試験法 | 単位 | PS-7020 | |
|---|---|---|---|---|---|
| 機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | 63 |
| 破壊 | — | ||||
| 引張弾性率 | — | MPa | 2700 | ||
| 引張ひずみ | 降伏 | % | 6 | ||
| 破壊 | 19 | ||||
| 曲げ強さ | — | ISO 178 | MPa | 102 | |
| 曲げ弾性率 | — | MPa | 2700 | ||
| シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | NB | |
| ノッチ付き | ISO 179-1eA | 8 | |||
| ロックウェル硬さ | Rスケール | ISO 2039 | — | 114 | |
| 熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.5 |
| 垂直 | 0.5 | ||||
| 荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 150 | |
| 電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | 2×1014 |
| 耐電圧 | 1mmt | IEC 60243-1 | kV/mm | — | |
| 比誘電率 | 106Hz | IEC 60250 | — | — | |
| 誘電正接 | 106Hz | IEC 60250 | — | — | |
| 耐トラッキング性 | — | IEC 60112 | — | — | |
| その他 | 密度 | — | ISO 1183 | g/cm³ | 1.36 |
| 吸水率 | 23℃水中24Hr | ISO 62 | % | 0.14 | |
| 成形収縮率 | 平行 | 自社法 3mmt | % | 0.4〜0.6 | |
| 垂直 | 0.4〜0.6 | ||||
| 光線透過率 | 3mmt | ASTM D-1003 | % | — | |
| 流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | 320 |
| g/10min | 19.3 | ||||
