ポリアリレート樹脂

Uポリマー®

Pシリーズ

テクニカルデータ

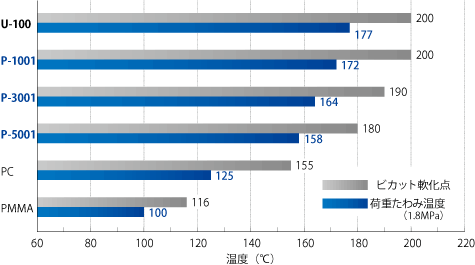

各種透明材料の耐熱性

各種透明材料の耐熱性

各種透明材料の光学特性と硬度

項目 光線透過率（%）* ヘイズ（%）* 屈折率 鉛筆硬度
P-1001 87 2.3 1.607 HB
P-3001 88 1.9 1.602 HB
P-5001 88 1.9 1.597 HB
ポリカーボネート（PC） 89 1.0 1.59 2B
アクリル樹脂 93 1.0> 1.49 2H

*厚み=3mm

Pシリーズの耐候性（全光線透過率の変化）

  • Pシリーズの耐候性（全光線透過率の変化）

  • 耐候性試験条件

    1. サンシャインウェザーメーター耐候試験
      光源：カーボンアーク
      ブラックパネル温度：63℃
      降水：18min/120minサイクル
    2. 光学的特性変化（測定条件）
      測定厚み： ２mm
      全光線透過率：
      光源D65/視野角２°/（規格）ISO 13468-1
      ヘーズ：
      光源D65/視野角２°/（規格）ISO 14782
      イエローインデックス：
      光源Ｃ/視野角２°/（規格）ASTM D1925

Pシリーズの乾熱エージング性（引張り強さの変化）

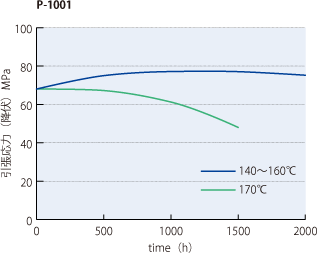

  • Pシリーズの乾熱エージング性（引張り強さの変化）

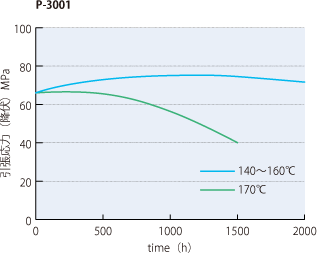

  • Pシリーズの乾熱エージング性（引張り強さの変化）2

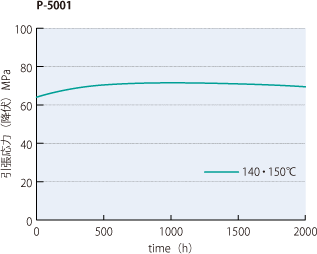

  • Pシリーズの乾熱エージング性（引張り強さの変化）3

  • 乾熱エージング試験条件

    1. 機械的特性変化
      処理温度：140/150/160/170℃
