Uポリマー®
U-100（ニートポリマー）
複合グレード
特徴
・高温下での優れた耐クリープ性、寸法安定性
物性表
| 性質 | 試験条件 | 試験法 | 単位 | UG-100-20 | UG-100-30 | |
|---|---|---|---|---|---|---|
| 機械的 性質 |
引張応力 | 降伏 | ISO 527-1, -2 | MPa | — | — |
| 破壊 | 100 | 120 | ||||
| 引張弾性率 | — | MPa | 5200 | 7300 | ||
| 引張ひずみ | 降伏 | % | — | — | ||
| 破壊 | 3 | 3 | ||||
| 曲げ強さ | — | ISO 178 | MPa | 155 | 190 | |
| 曲げ弾性率 | — | MPa | 5200 | 7300 | ||
| シャルピー衝撃強さ | ノッチなし | ISO 179-1eU | kJ/m² | 30 | — | |
| ノッチ付き | ISO 179-1eA | 5 | 10 | |||
| ロックウェル硬さ | Rスケール | ISO 2039 | — | — | 122 | |
| 熱的 性質 |
線膨張係数 | 平行 | ISO 11359-2 | 10-4/℃ | 0.2 | 0.2 |
| 垂直 | 0.4 | 0.4 | ||||
| 荷重たわみ温度 | 1.8MPa | ISO 75-1, -2 | ℃ | 180 | 180 | |
| 電気的 性質 |
体積抵抗率 | — | IEC 60093 | Ω·m | 4.6×1014 | 4.6×1014 |
| 耐電圧 | 1mmt | IEC 60243-1 | kV/mm | 41 | 35 | |
| 比誘電率 | 106Hz | IEC 60250 | — | 3.0 | — | |
| 誘電正接 | 106Hz | IEC 60250 | — | 0.015 | 0.015 | |
| 耐トラッキング性 | — | IEC 60112 | — | — | — | |
| その他 | 密度 | — | ISO 1183 | g/cm³ | 1.36 | 1.44 |
| 吸水率 | 23℃水中24Hr | ISO 62 | % | 0.24 | 0.24 | |
| 成形収縮率 | 平行 | 自社法 3mmt | % | 0.1〜0.3 | 0.1〜0.2 | |
| 垂直 | 0.4〜0.6 | 0.3〜0.5 | ||||
| 光線透過率 | 3mmt | ASTM D-1003 | % | — | — | |
| 流動性 | メルトフローレート | 荷重 2.16kg |
ISO 1133 | ℃ | — | — |
| g/10min | — | — | ||||
テクニカルデータ
-

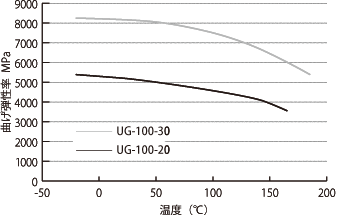

曲げ弾性率MPa
-

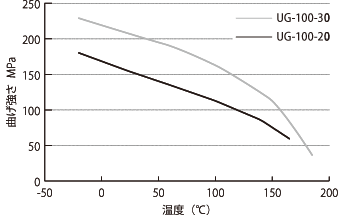

曲げ強さMPa
-

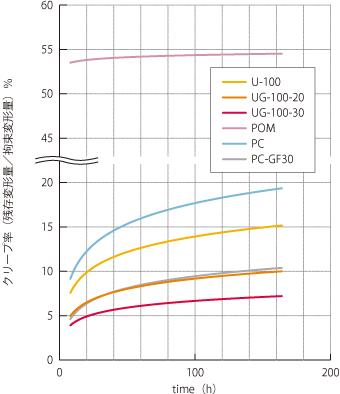

曲げクリープ量
-

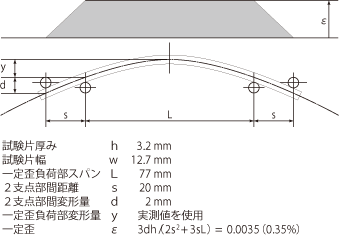

クリープ試験方法
上図：歪分布図 下図：断面図
- 試験片に、上記のとおり一定歪負荷領域の変形量がyとなるような拘束を与え、さらに80℃の熱処理を所定時間実施し、拘束を除いたあとの残存変形量kを測定する。
- 残存変形量の測定は、拘束を除いて一週間以上室温で放置したあと測定する。
- クリープ率はk/y×100（%）で評価する。
